電磁閥

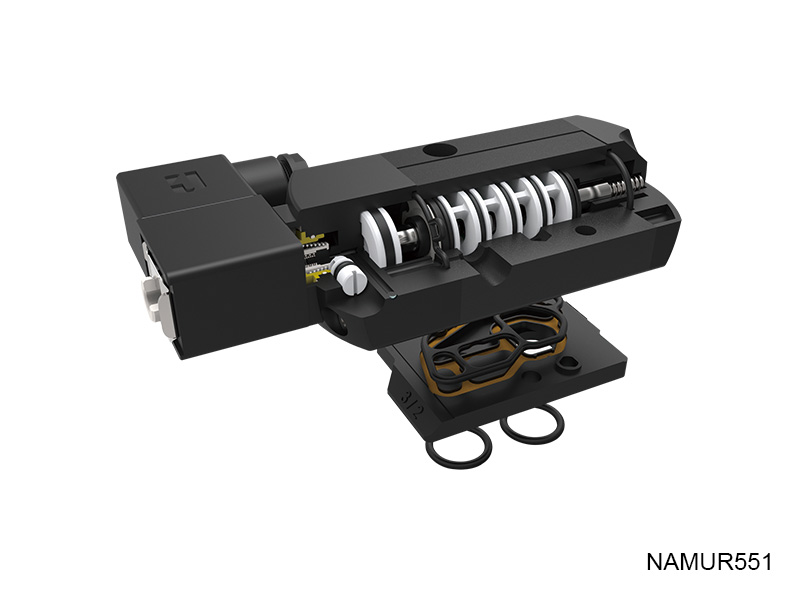

NAMUR 551 系列

NAMUR 551 系列

0
查看: 2,293
  • 產品參數

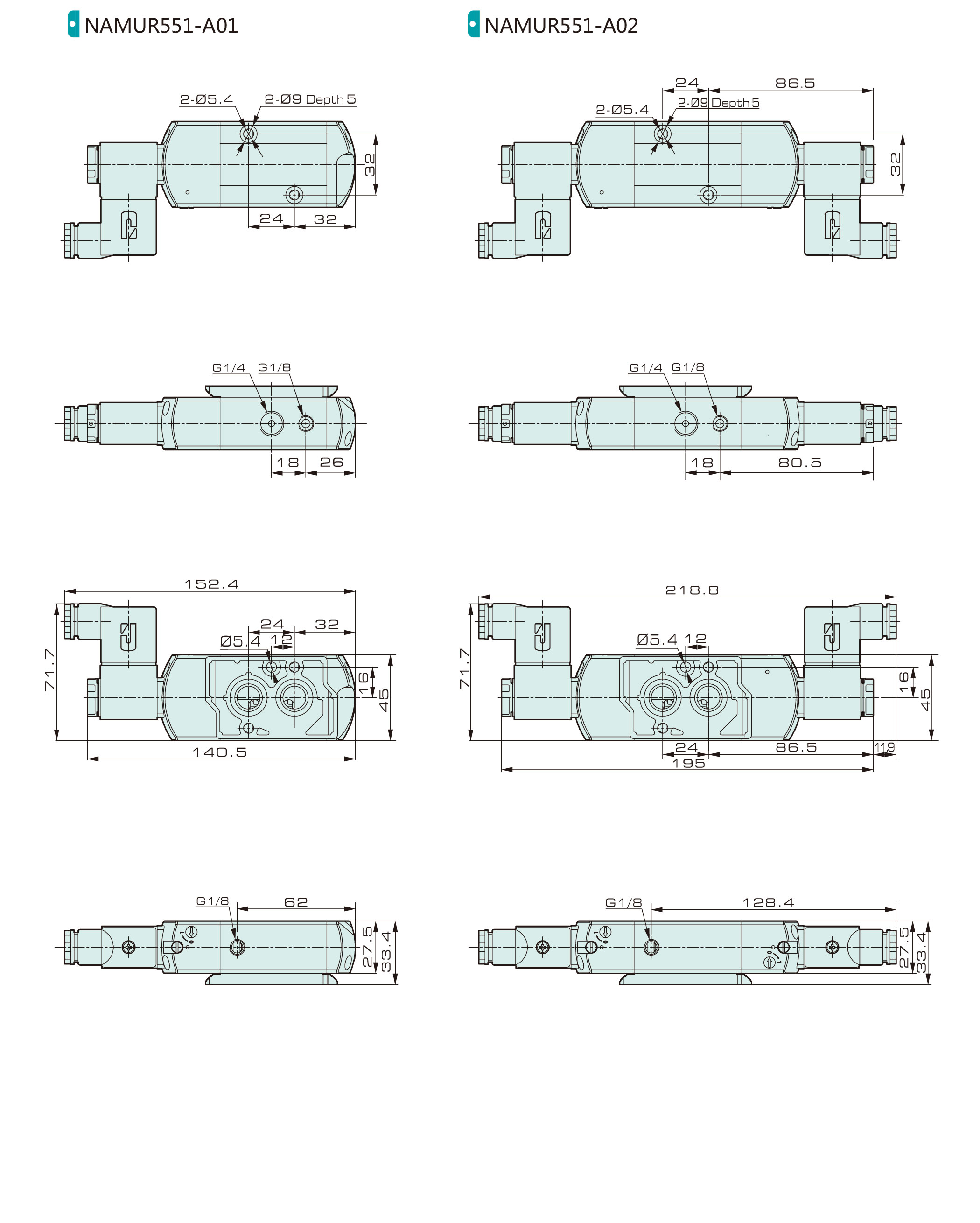

  • 產品尺寸

性能特點

1、鋁制閥體，帶螺紋接口和NAMUR界面。

2、同一滑閥可配接為3/2常閉或5/2，用于控制雙作用和單作用執行機構。

3、標準配置手動操作器。

4、線圈可360°旋轉。

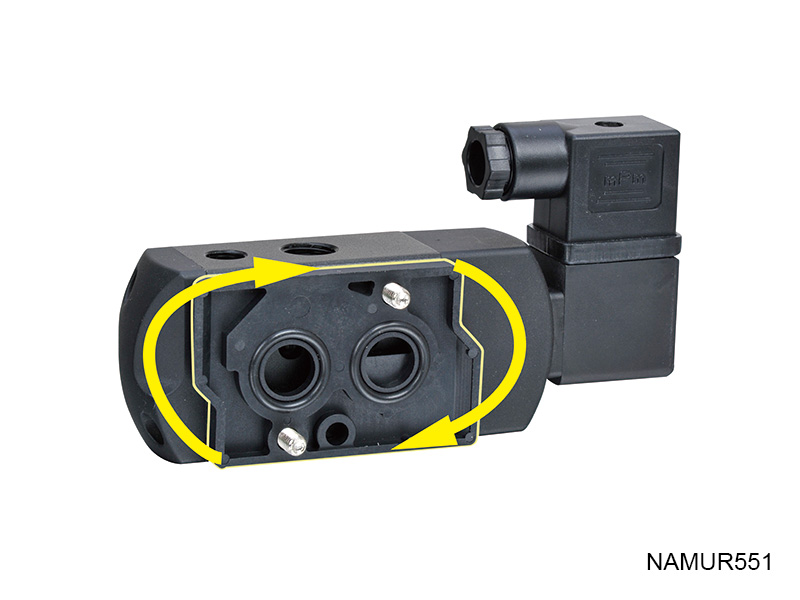

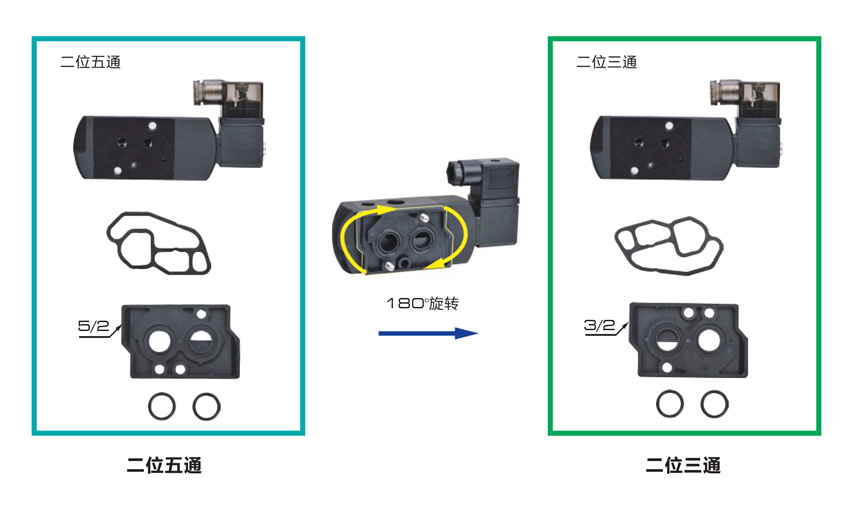

安裝說明

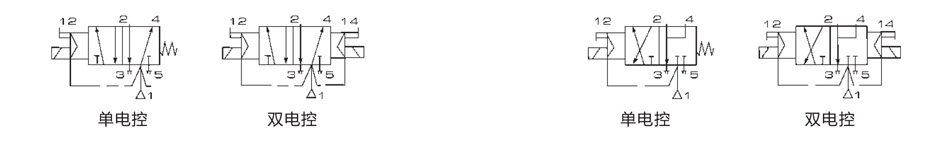

圖形符號

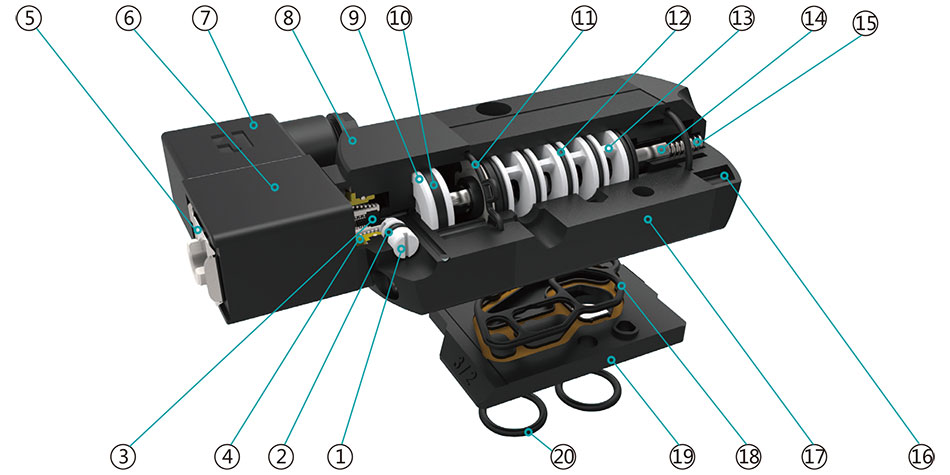

內部結構圖





零件表



編號

名稱

編號

名稱

1

手動桿

11

異形密封圈

2

O形圈

12

O形圈

3

密封墊

13

隔套

4

彈簧

14

閥芯

5

卡簧

15

復位彈簧

6

線圈

16

底蓋

7

接線端子

17

閥體

8

先導閥座

18

異形密封件

9

活塞

19

轉換連接板

10

活塞密封圈

20

O形圈

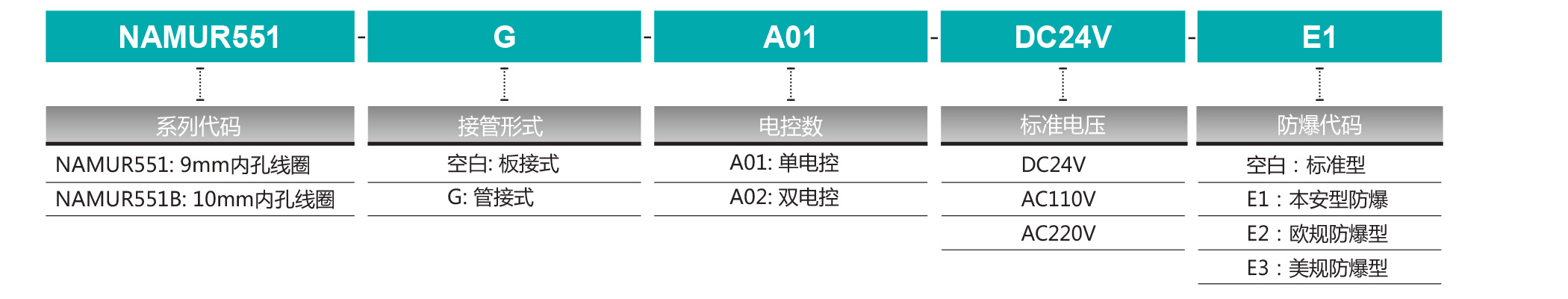

訂購碼







概述



工作壓力

2-10bar

最大許可壓力

10bar

流量（6bar條件）

700L/min

介質

空氣，中性氣體（經濾網過濾）

工作溫度

-25℃至+60℃

密封件

NBR（腈類橡膠）+PUR（聚氨酯）

接管口徑

進氣=G1/4” 排氣=G1/8”





電氣特征



線圈功率

DC 3W; AC 4VA(實際功率)

標準電壓

DC24V; AC220V

電壓范圍

±10%

絕緣等級

F

保護等級

IP65

通斷率

100%
