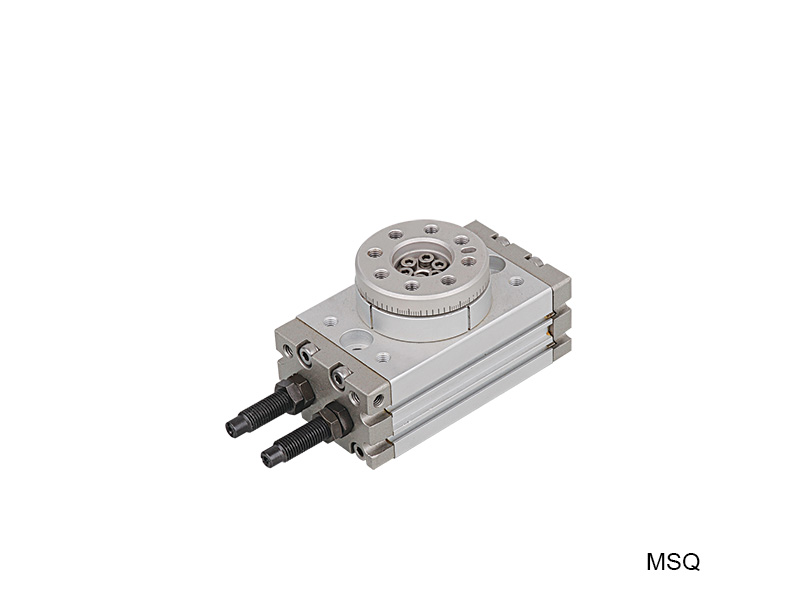

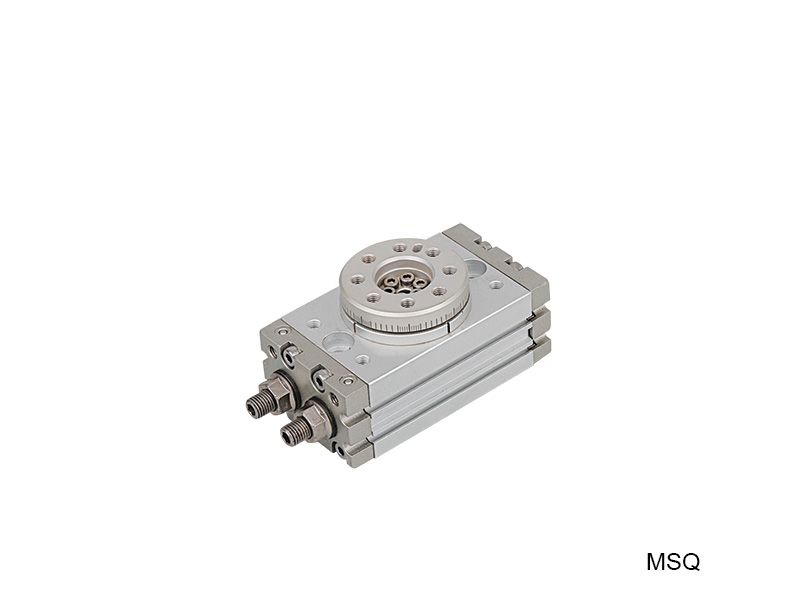

MSQ系列 擺臺

MSQ系列 擺臺

0
查看: 2,197
  • 產品參數

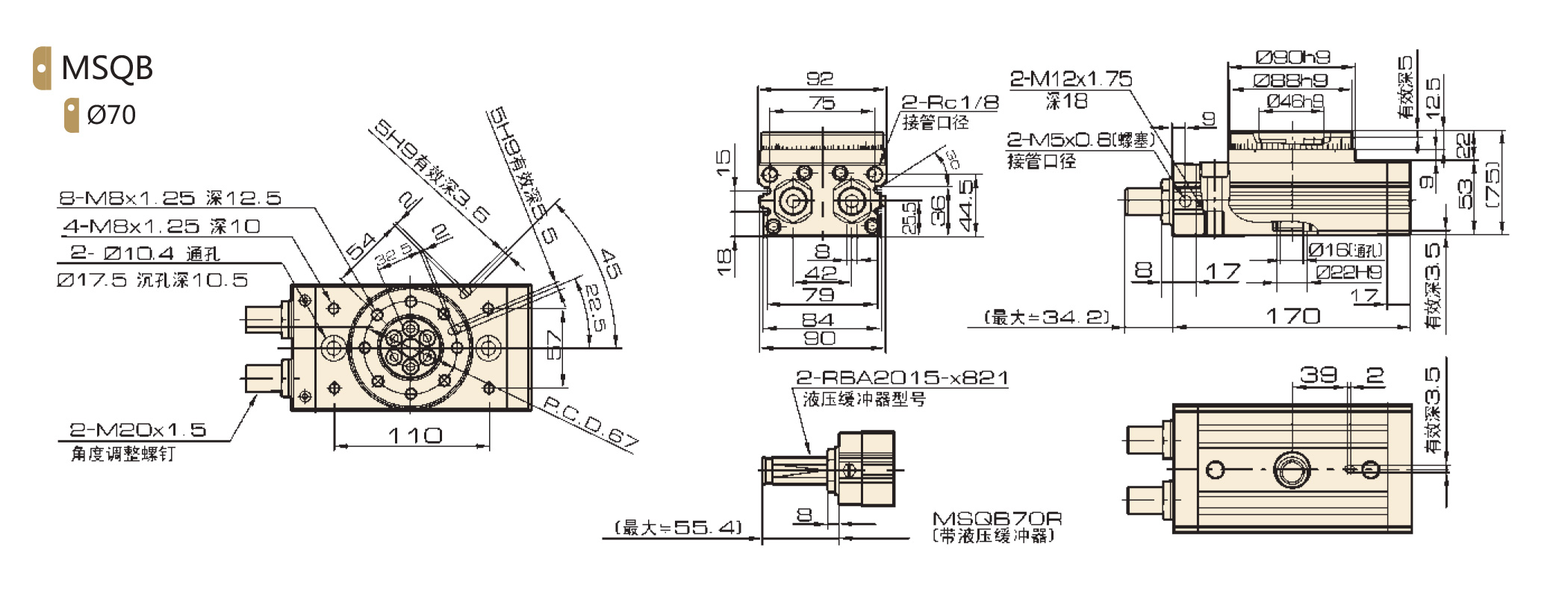

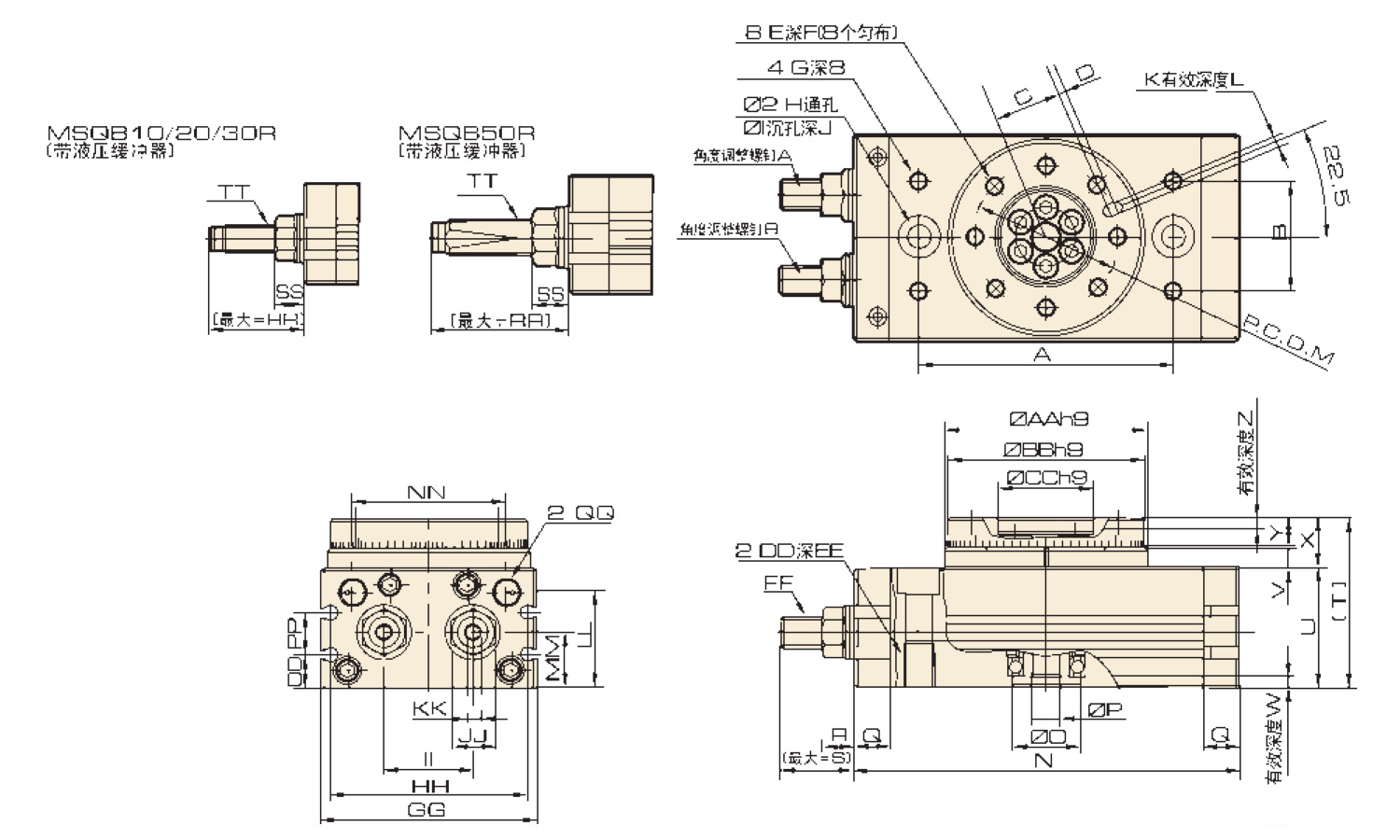

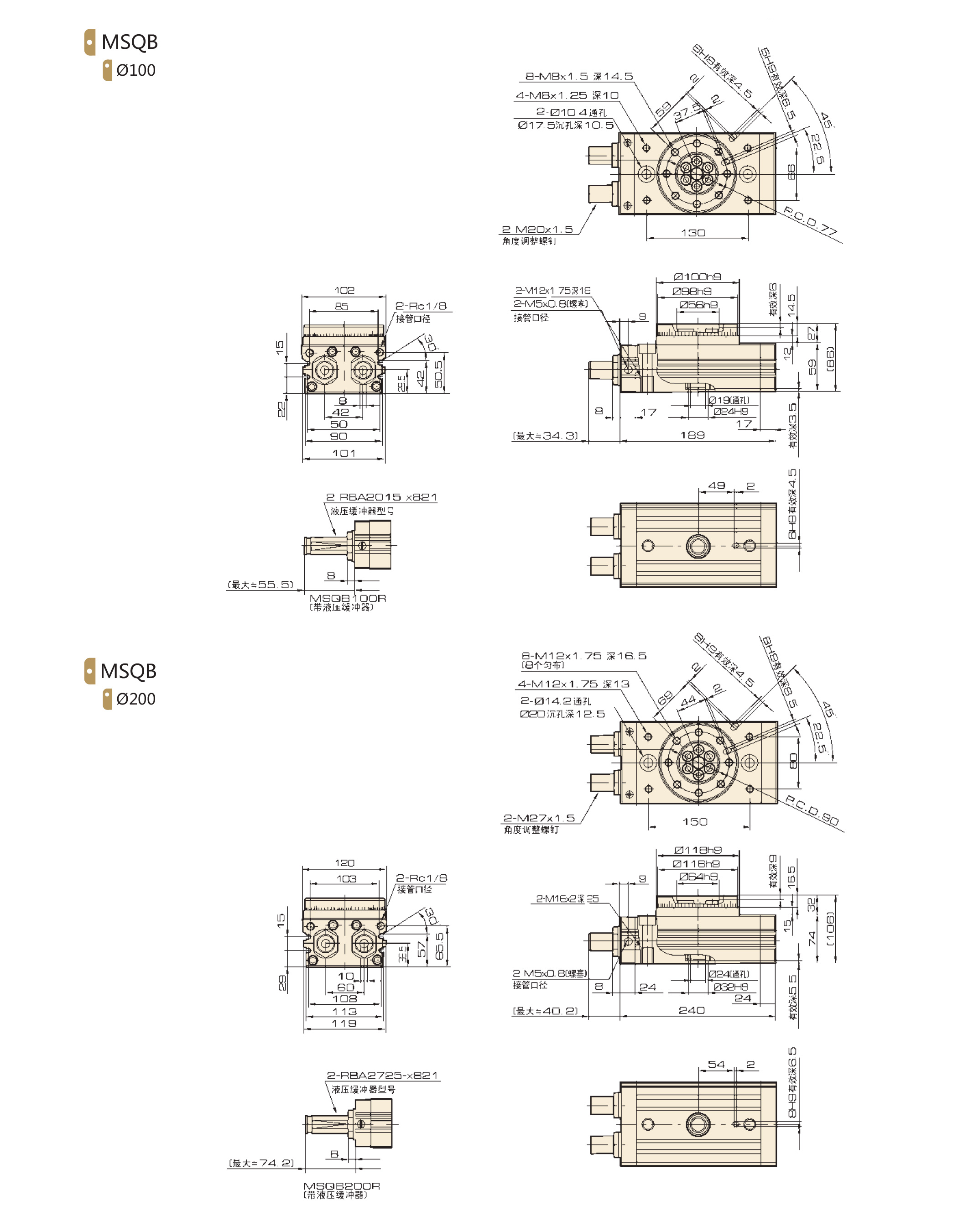

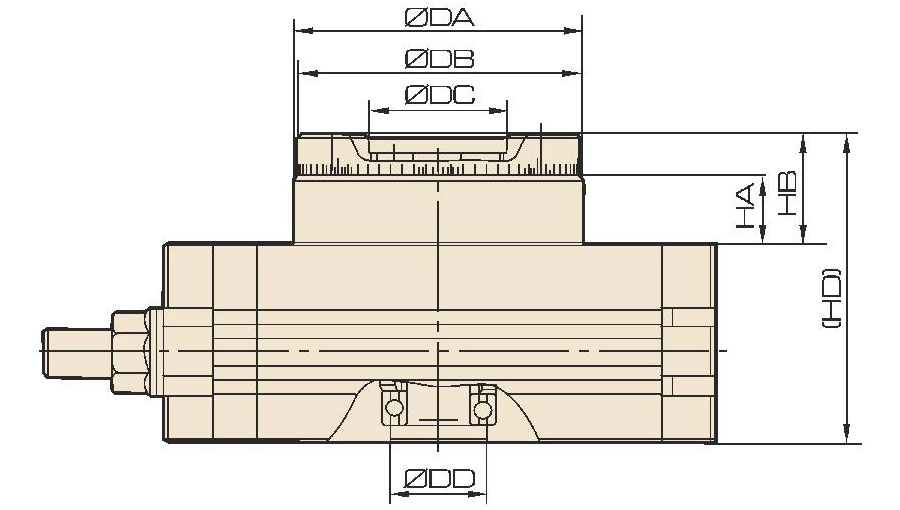

  • 產品尺寸

性能特點



1.高精度型使用高精度滾珠軸承，故垂直及水平位置精度提高到±0.01mm。

2.回轉臺型，工件安裝方便。

3.滾動軸承設計，負載比CRQ系列大3至4倍。

4.擺動順滑、準確。

5.中空軸可用于引入電線或氣管。

6.標準帶角度調整裝置，調節角度范圍大。(0～190°)

7.內置磁環，可安裝磁性開關。

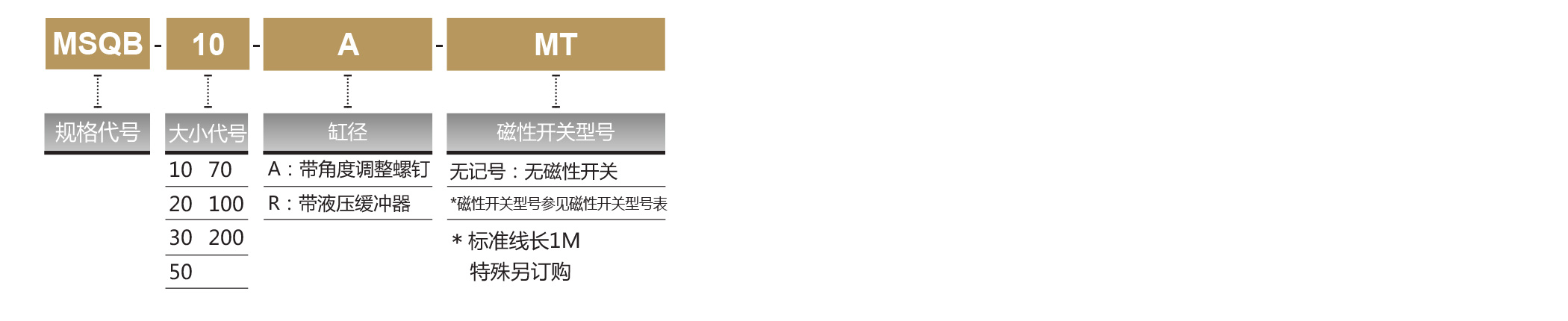

訂購碼





行程/磁性開關型號表



代號

*磁性開關型號（軌道安裝）

10

D-A90L
D-A93L
D-A96L
D-F9NL
D-F9BL



20

30

50

70

100

200



規格



缸徑 (mm)

10

20

30

50

70

100

200

使用流體

空氣（不給油）

動作方式

雙作用

最高使用壓力

帶角度調整螺釘

1 MPa

帶液壓緩沖器

0.6 MPa

最低使用壓力

0.1 MPa

環境及流體溫度

0~60 ℃

緩沖

橡膠緩沖（標準）/液壓緩沖器（可選）

允許功能

帶角度調整螺釘

0.007J

0025J

0.048J

0.081J

0.24J

0.32J

0.56J

帶液壓緩沖器

0.039J

0.116J

0.294J

1.1J

1.6J

2.9J

角度調節范圍

0~190°

最大擺動角度

190°

穩定搖動時間

帶角度調整螺釘

0.2~1.0s/90°

0.2~1.5s/90°

0.2~2.0s/90°

0.2~2.5s/90°

帶液壓緩沖器

0.2~0.7s/90°

0.2~1.0s/90°

范圍

Ф15

 Ф18 Ф21 Ф25 Ф28 Ф32 Ф40

缸徑

M5×0.8

Rc1/8

注): 最高使用壓力是受液壓緩沖器的最大允許負載重限制。

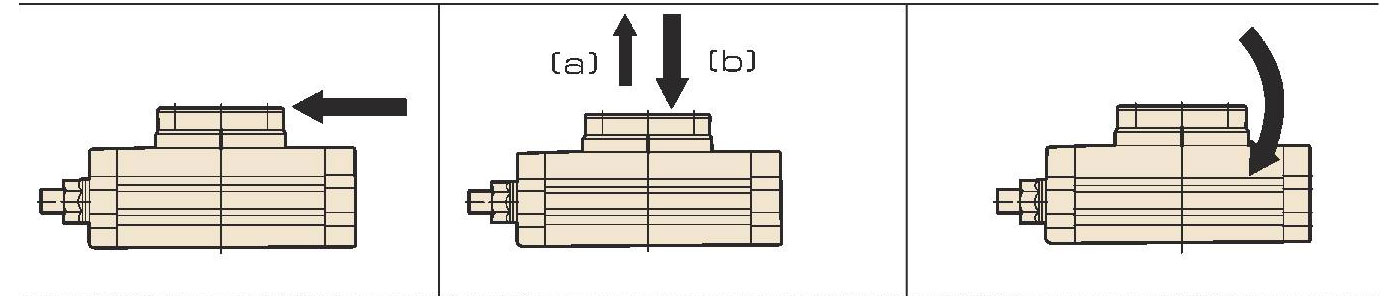

允許負載重





型號

允許徑向負載重 (N)

允許軸向負載重 (N)

允許彎矩(N.m)

(a)

(b)

MSQ□10□

78

74

78

2.4

MSQ□20□

147

137

137

4.0

MSQ□30□

196

197

363

5.3

MSQ□50□

314

296

451

9.7

MSQ□70□

333

296

476

12.0

MSQ□100□

390

493

708

18.0

MSQ□200□

543

740

1009

25.0
