電磁閥

J4V100 系列

J4V100 系列

0
查看: 5,208
  • 產品參數

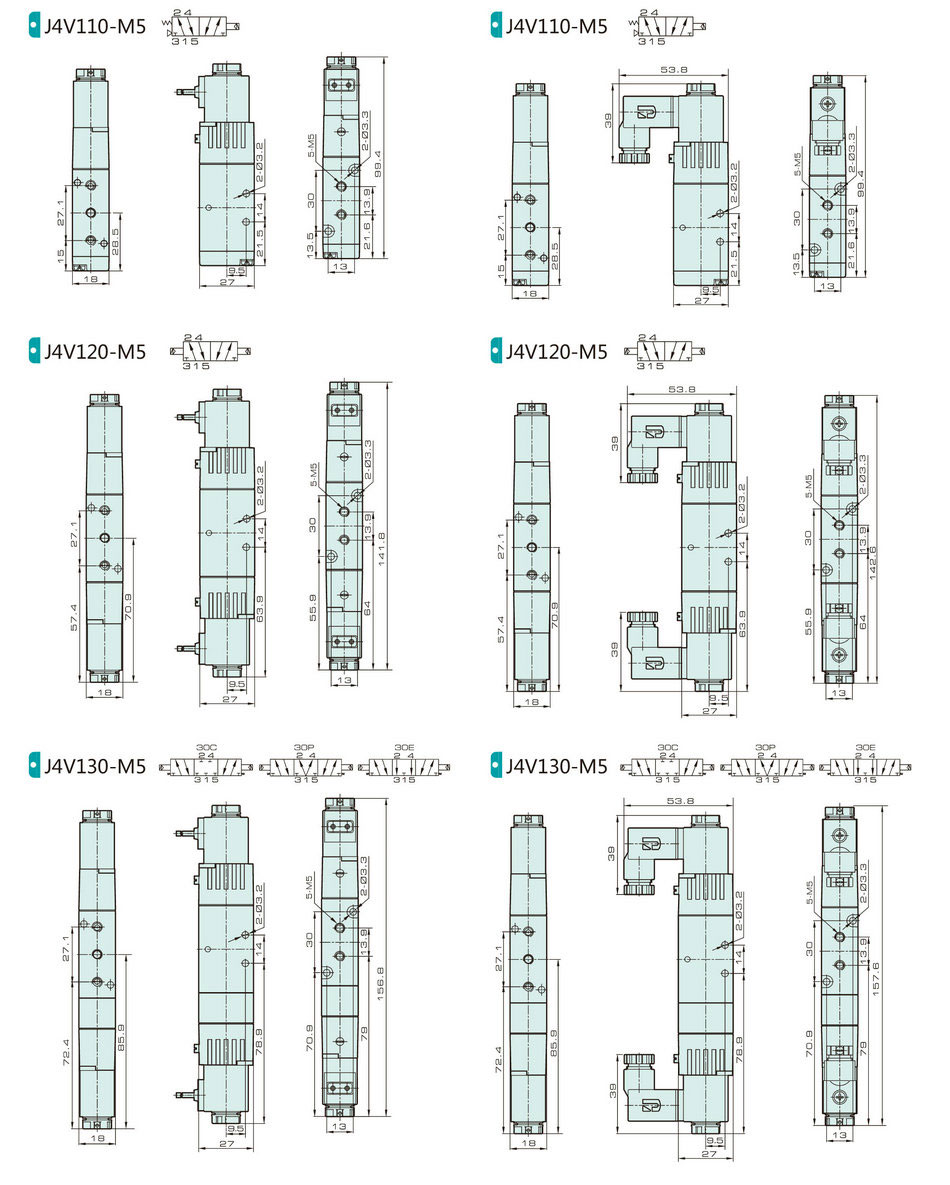

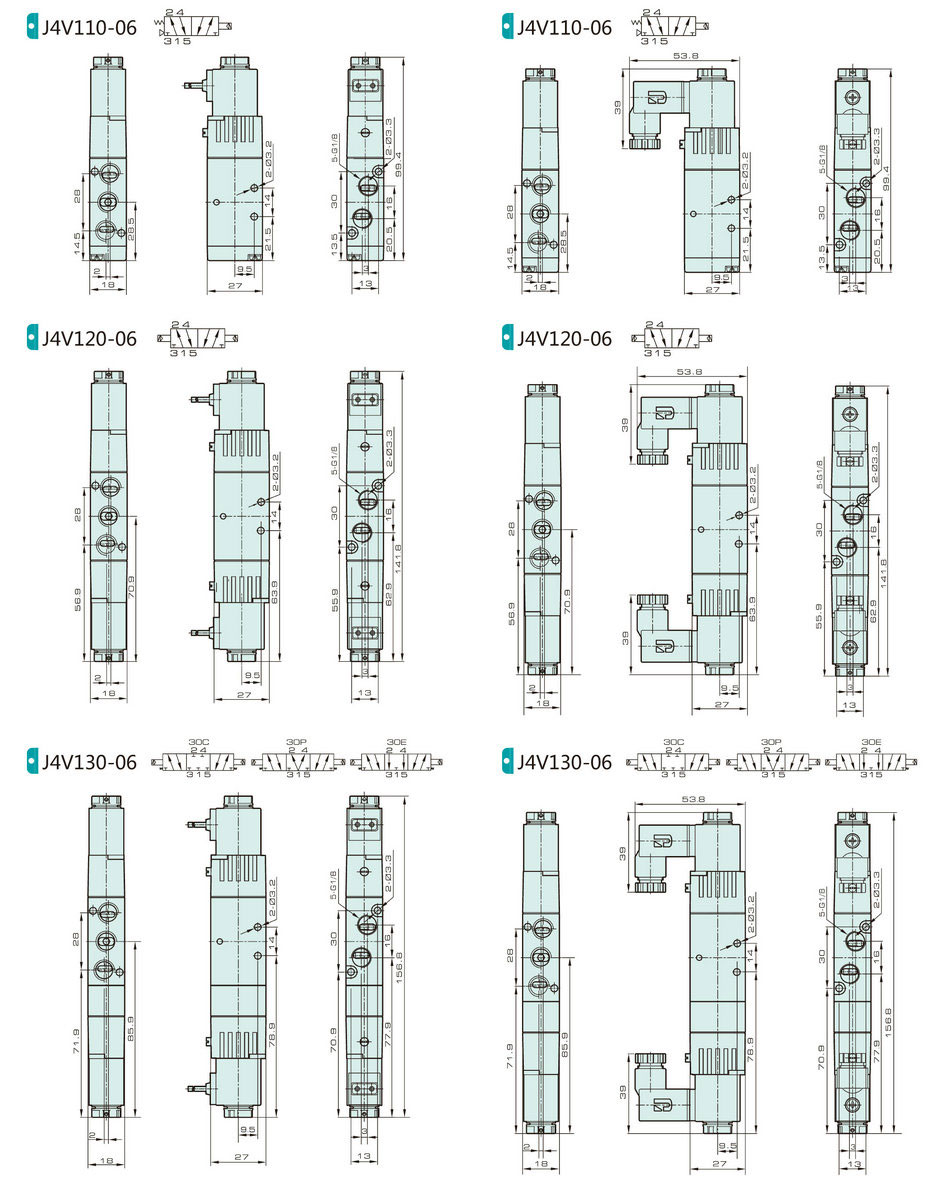

  • 產品尺寸

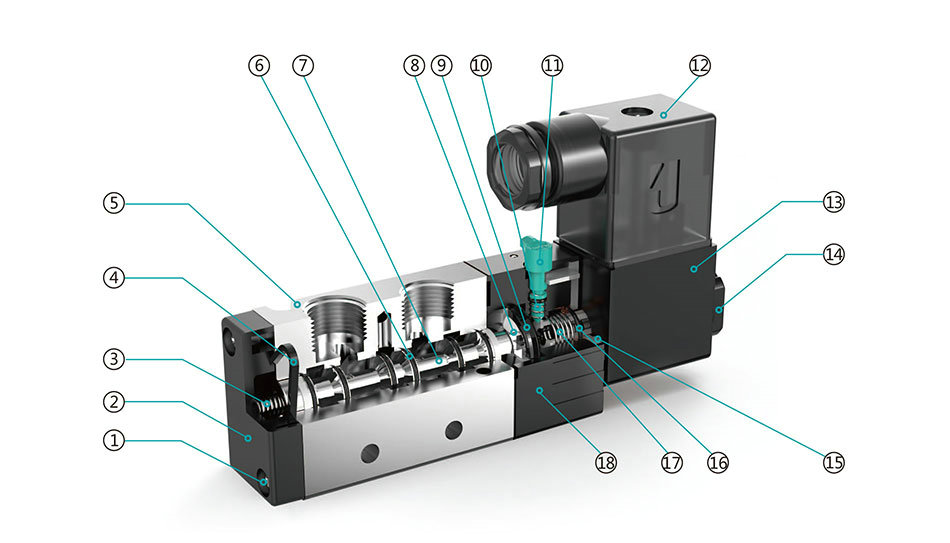

內部結構圖







零件表



編號 名稱 編號 名稱 編號 名稱
1 十字槽盤頭螺釘 7 閥桿 13 線圈
2 后蓋 8 活塞 14 線圈螺母
3 彈簧 9 Y形圈 15 壓板
4 異形密封圈 10 彈簧 16 O形圈
5 閥體 11 手動桿 17 鐵芯
6 扁形圈 12 接線盒 18 先導閥座

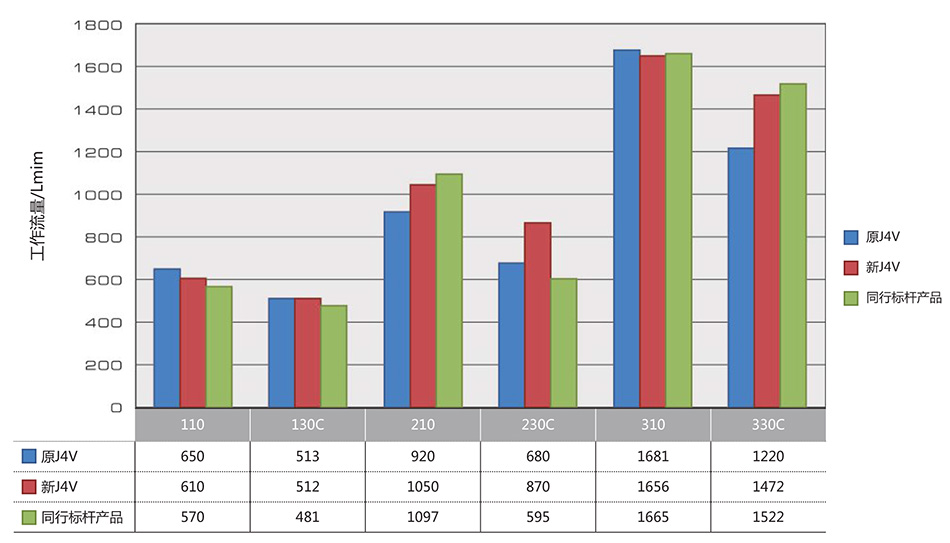

流量性能指標提升

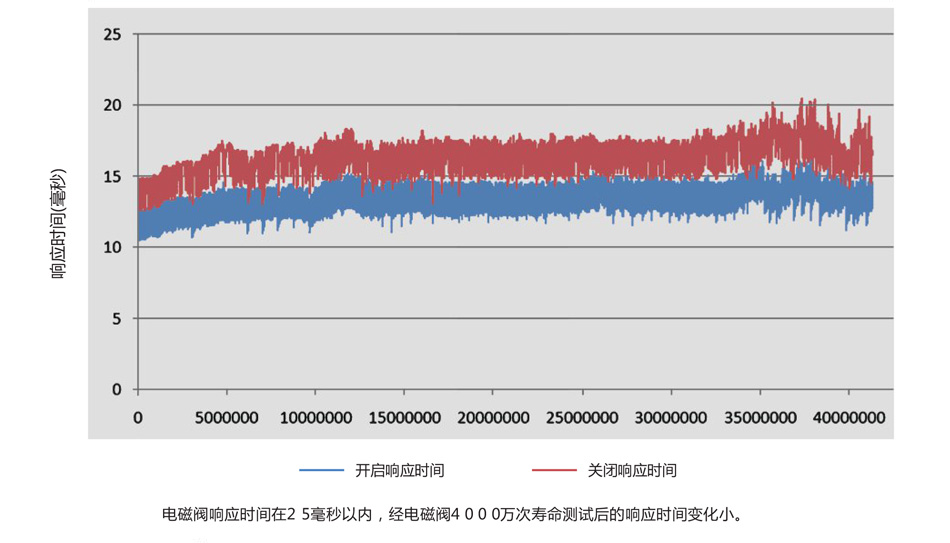

電磁閥壽命提升









訂購碼：







規格參數



型號

 J4V110-M5 J4V120-M5 J4V130C-M5 J4V130E-M5 J4V130P-M5 J4V110-06 J4V120-06 J4V130C-06 J4V130E-06 J4V130P-06
4A110-M5 4A120-M5 4A130C-M5 4A130E-M5 4A130P-M5 4A110-06 4A120-06 4A130C-06 4A130E-06 4A130P-06

位置數

二位五通

三位五通

二位五通

三位五通

有效截面積

 10 mm2(CV = 0.56) 7 mm2(CV = 0.40) 12 mm2(CV = 0.67) 9 mm2(CV = 0.5)

型號

 J3V110-M5 J3V120-M5 3A110-? M5 3A120-M5 J3V110-06 J3V120-06 3A110-06 3A120-? ?06

位置數

二位三通

有效截面積

 10 mm2(CV = 0.56) 12 mm2( CV = 0.67)

接管口徑

進氣＝出氣＝排氣＝M5×0.8″

進氣＝出氣＝排氣＝G1/8″



工作介質

經40微米過濾的空氣

動作方式

內部先導式

使用壓力

 0.15～0.8 MPa

最大耐壓力

 1.2MPa

工作溫度

 -20 ~ 70 ℃

電壓范圍

 ± 10%

耗電量

 AC: 2.5VA DC: 2.5W

絕緣性及防護等級

F級．IP65

接線形式

出線式或端子式

最高動作頻率

每秒五次

最短勵磁時間

0.05秒
