電磁閥

5JV 系列

5JV 系列

0
查看: 2,923
  • 產品參數

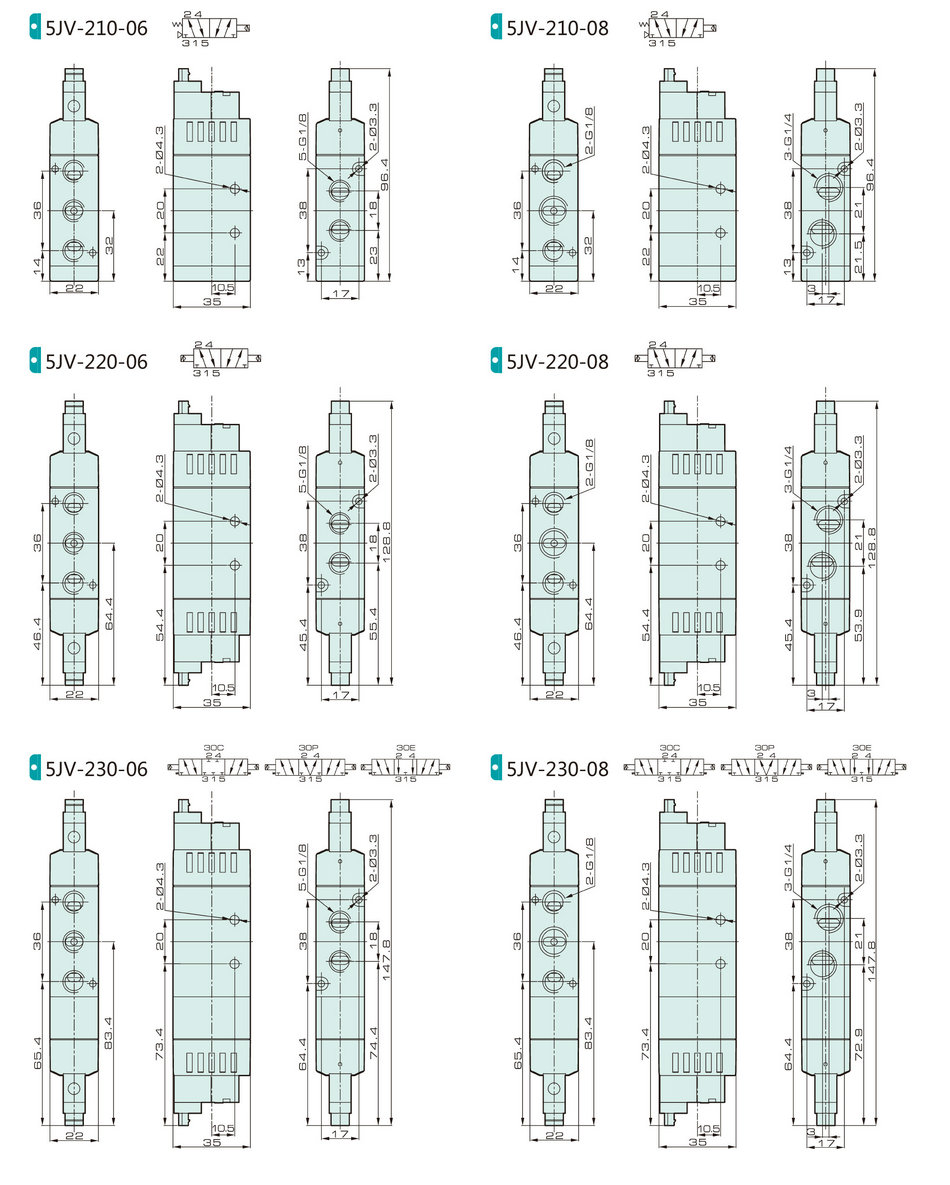

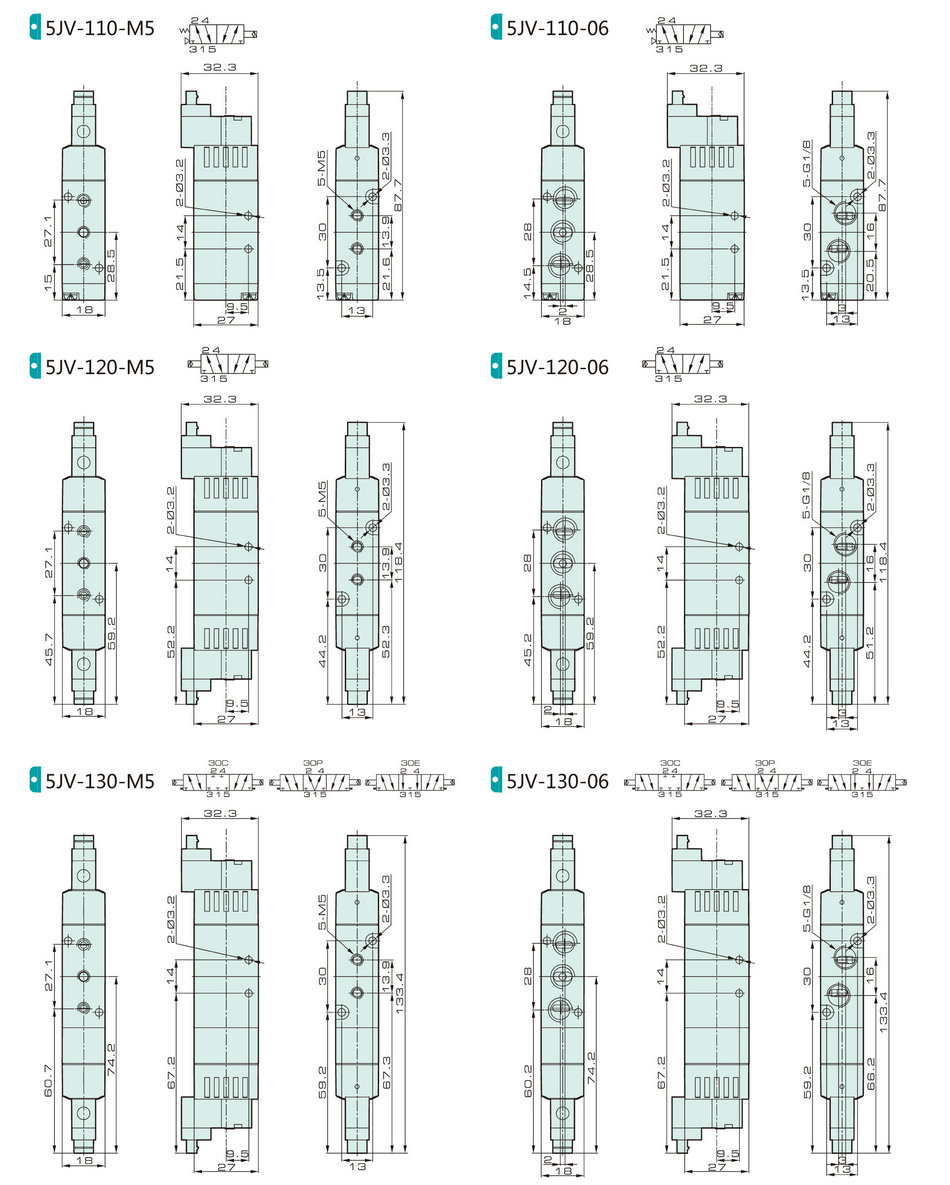

  • 產品尺寸

性能特點

1. 電磁閥主體部分采用新款 5V 結構，秉承 5V 大流量高壽命的性能特點。

2. 先導部分采用 10mm 低功率閥，有效節省功耗，降低溫升。

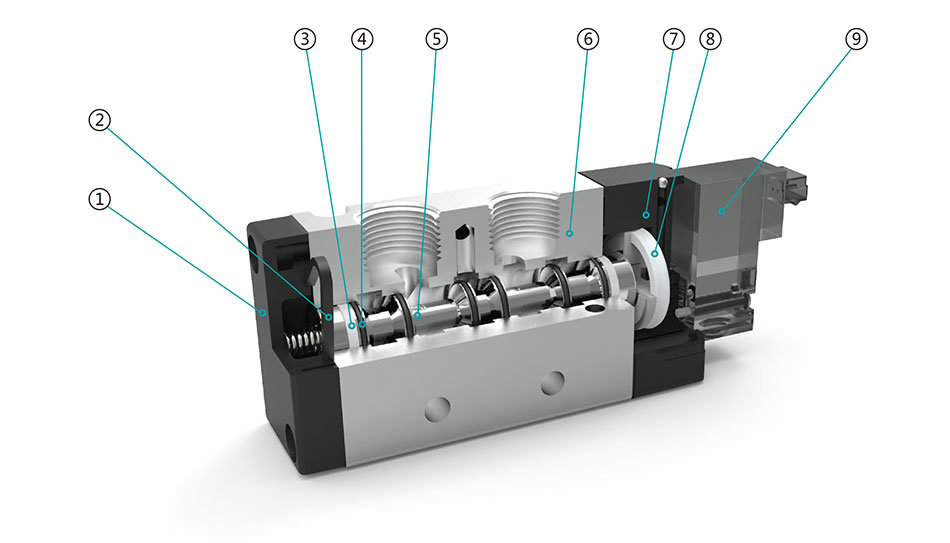

內部結構圖





零件表



編號

名稱

編號

名稱

1

后蓋

6

閥體

2

菱形圈

7

先導座

3

耐磨環

8

活塞

4

扁形圈

9

先導頭

5

閥桿









訂購碼







規格參數



型號

5JV110-M5

5JV120-M5

5JV130C-M5

5JV130E-M5

5JV130P-M5

5JV110-06

5JV120-06

5JV130C-06

5JV130E-06

5JV130P-06

位置數

二位五通

三位五通

二位五通

三位五通

有效截面積

10mm2(CV=0.56)

7mm2(CV=0.4)

12mm2(CV=0.67)

9mm2(CV=0.0.5)

接管口徑

進氣=出氣=排氣=M5

進氣=出氣=排氣=G1/8

型號

5JV210-06

5JV220-06

5JV230C-06

5JV230E-06

5JV230P-06

5JV210-08

5JV220-08

5JV230C-08

5JV230E-08

5JV230P-08

位置數

二位五通

三位五通

二位五通

三位五通

有效截面積

14mm2?(CV=0.78)

12mm2?(CV=0.67)

16mm2?(CV=0.89)

12mm2?(CV=0.67)

接管口徑

進氣=出氣=排氣=G1/8

進氣=出氣=排氣=G1/4

工作介質

經40微米過濾的空氣

使用壓力

0.15~0.7MPa

最大耐壓力

1MPa

工作溫度

0~50℃

耗電量

1.2W

最高動作頻率

每秒5次
