性能特點
1. 全新加工工藝，電磁閥閥體內孔粗糙度提升。
2. 可多聯(lián)安裝，節(jié)省空間。
3. 電磁閥鐵芯材料采用德國進口軟磁不銹鋼，提高磁性能，降低線圈功率 30%。

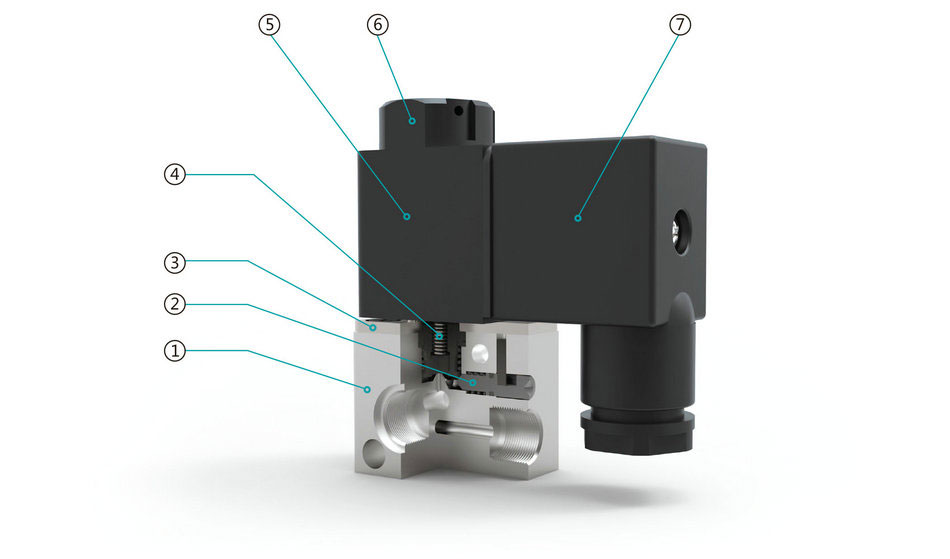

內部結構圖
零件表
|
編號 |
名稱 |
編號 |
名稱 |
|
1 |
閥體 |
5 |
線圈 |
|
2 |
手動桿 |
6 |
線圈螺帽 |
|
3 |
壓板 |
7 |
接線盒 |
|
4 |
電磁鐵芯 |
|
|

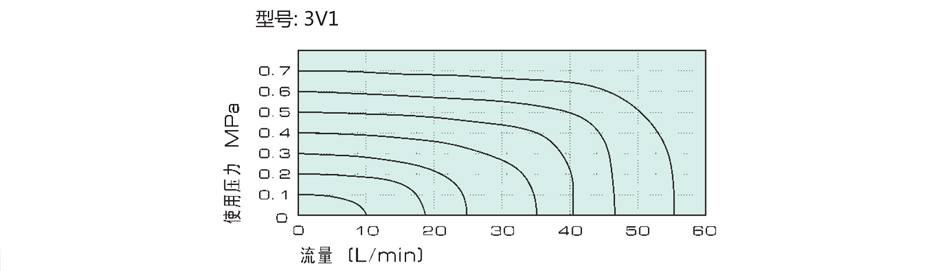

流量圖

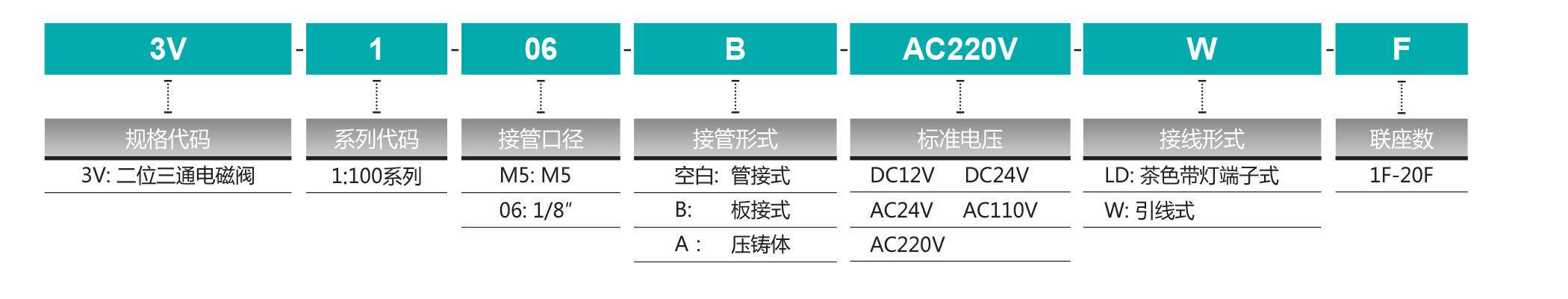

訂購碼
注：常開型3V1電壓只能配DC24V 6.5W的線圈
規(guī)格參數
|
型號 |
3V1-M5 |
3V1-06(B/A)-NC |
|
工作介質 |
經40微米濾網過濾的空氣 |
|
|
動作方式 |
Direct |
|
|
接管口徑 |
M5 |
1/8″(無螺紋/G1/8″) |
|
周圍溫度 |
-10～+60℃ |
|
|
氣體溫度 |
5～6CTC |
|
|
出風口直徑 |
1.0mm |
|
|
潤滑 |
不需要 |
|
|
使用壓力 |
0～0.8 MPa |
|
|
最大耐壓力 |
1.2 MPa |
|
|
耗電量 |
AC: 5.5VA DC: 4.8W |
|
|
保護等級 |
IP65 |
|
|
接線形式 |
出線式或端子式 |
|
|
本體材質 |
鋁合金 |
|
|
最高動作頻率 |
每秒十次 |
|
|
絕緣性 |
F級 |
|
|
電壓范圍 |
±10% |
|
|
最短勵磁時間 |
0.05秒 |
|
|
流量孔徑 |
01mm |
|

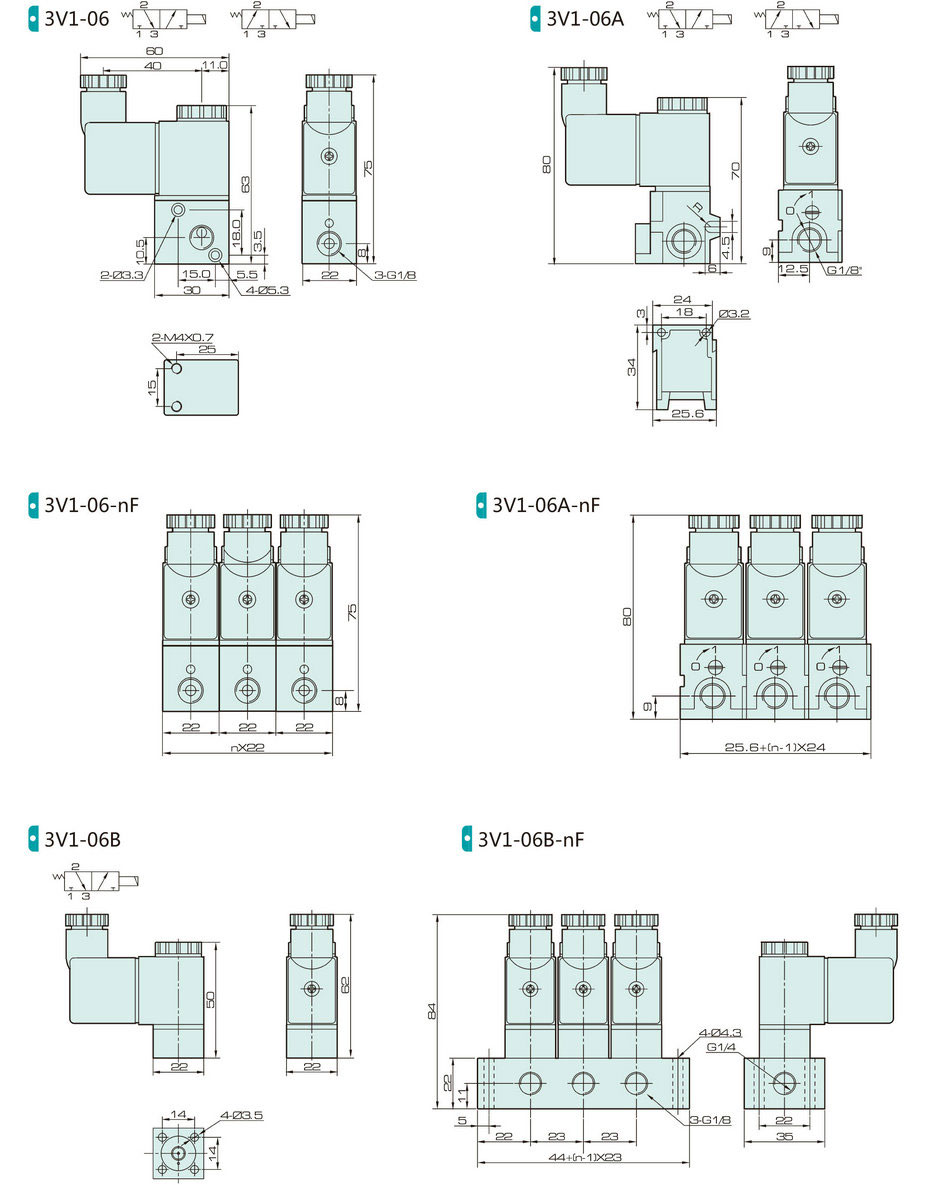

外形尺寸
