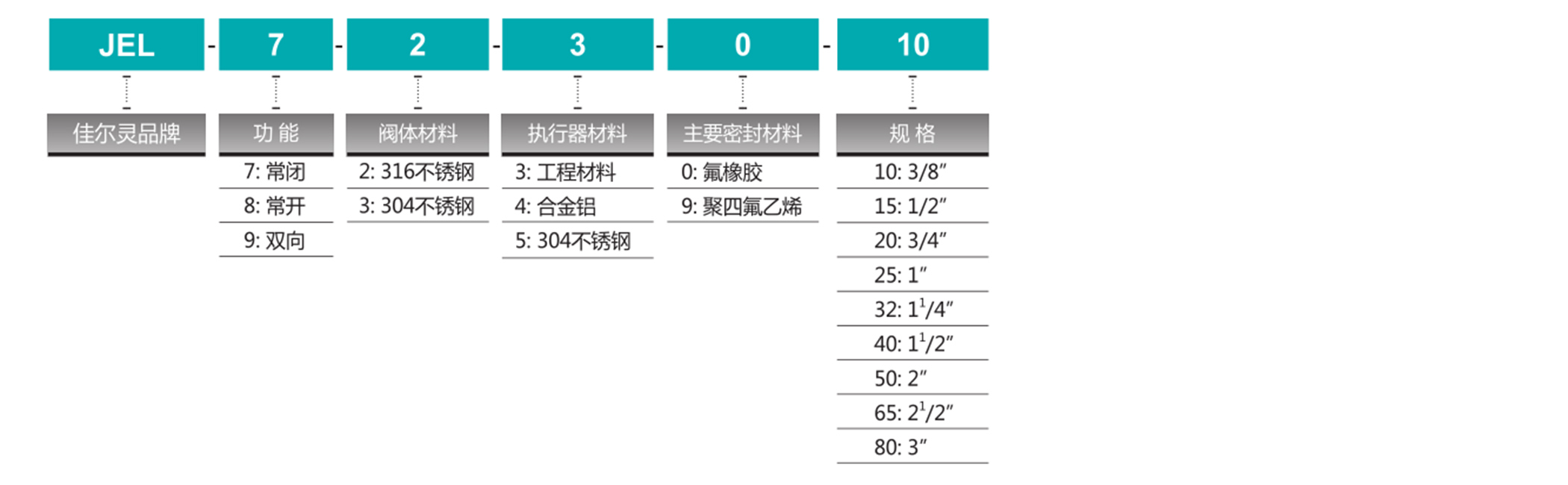

訂購碼
圖形符號
規格參數
|
接口尺寸 |
DN10 - DN80 |
|
螺紋 |
3/8"~3" |
|
閥體材料 |
不銹鋼SS316/SS304 |
|
執行器材料 |
不銹鋼SS304 |
|
閥芯密封 |
PTFE / FPM |
|
閥桿密封 |
PTFE / FPM |
|
活塞密封 |
FPM/NBR |
|
適用介質 |
水，中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液 |
|
介質溫度 |
PTFE：-10 ℃~+200 ℃ FPM：-10 ℃~+100 ℃ |
|
粘度 |
Max. 600 mm2/ sec. |
|
安裝形式 |
順流安裝/逆流安裝 |
|
控制介質 |
空氣/中性氣體 |
|
控制壓力范圍 |
0.3~0.8 MPa |
|
工作壓力 |
0~1.6 MPa |

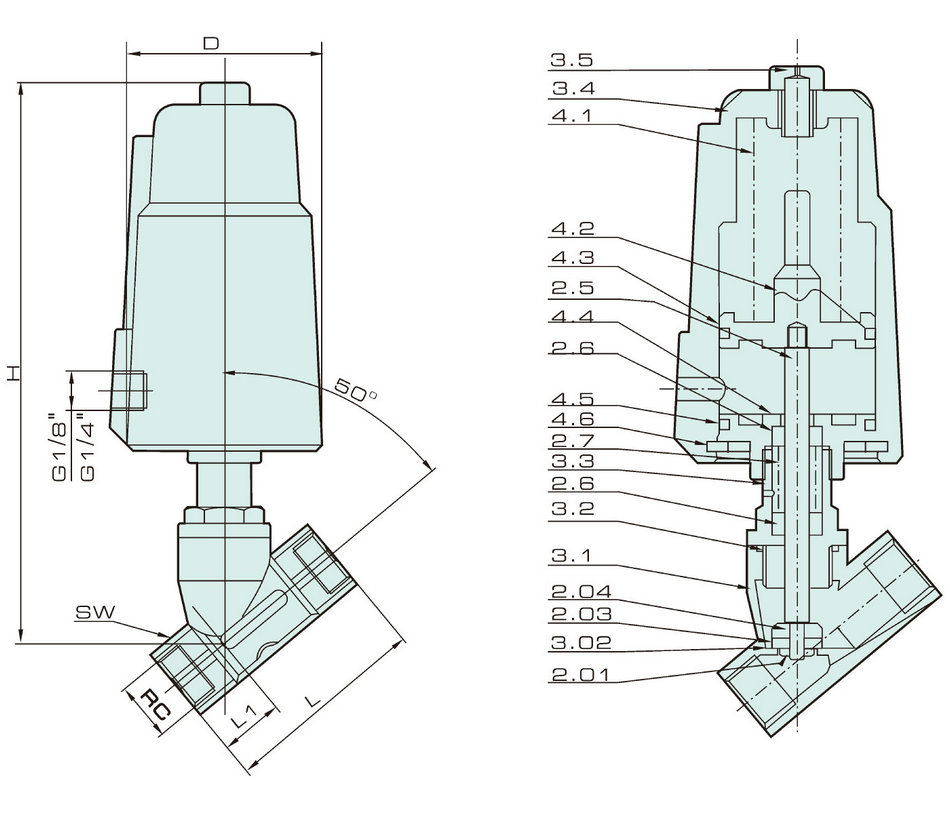

外形尺寸
規格
|
外形尺寸 |
|||||||
|
DN |
RC |
L |
LI |
SW |
H |
D |
Acting Device |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
51 |
40 |
|
15 |
1/2" |
70 |
21 |
26.5 |
138 |
51 |
40 |
|
20 |
3/4" |
76 |
23 |
32 |
154 |
62 |
50 |
|
25 |
1" |
90 |
25 |
40 |
168 |
62 |
50 |
|
32 |
1?" |
116 |
32 |
50 |
200 |
76 |
63 |
|
40 |
1?" |
116 |
32 |
55.5 |
215 |
92 |
80 |
|
50 |
r |
138 |
40 |
68.5 |
230 |
92 |
80 |
|
65 |
2?" |
168 |
51 |
85 |
268 |
117 |
100 |
|
80 |
3" |
192 |
54 |
100 |
325 |
140 |
125 |
|
部件列表 |
||
|
2.01 螺栓 |
3.1 閥體 |
4.1 彈簧 |
|
2.02 孔板密封件 |
3.2 密封環 |
4.2 活塞 |
|
2.03 密封盤 |
3.3 螺紋連接件 |
4.3 O型圈 |
|
2.04 閥盤 |
3.4?氣缸? |
4.4 閥蓋 |
|
2.5 閥桿 |
3.5 裝飾蓋 |
4.5 O型圈 |
|
2.6 V型填料 |
|
4.6 承壓環 |
|
2.7 彈簧 |
|
|
