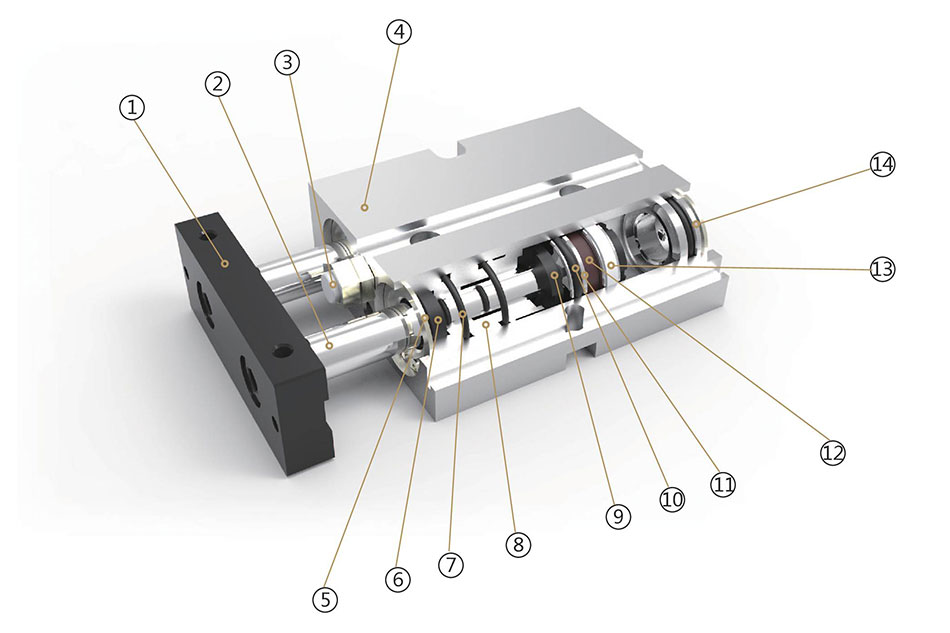

編號

名稱

編號

名稱

1

固定塊

8

前蓋

2

活塞桿

9

防撞墊

3

防撞頭

10

活塞密封圈

4

缸筒

11

活塞

5

孔用彈性擋圈

12

磁鐵

6

軸心密封件

13

耐磨環

7

O型圈

14

后蓋

缸徑

10

16

20

25

32

工作介質

空氣

動作形式

雙動

使用壓力范圍

0.1~0.9 MPa

保證耐壓力

1.35 MPa

使用溫度范圍

0~70 ℃

使用速度范圍

100~500 mm/s

調整行程

-10~0 mm

緩沖型式

無

吸震墊片

不回轉精度

0.4°

0.3°

接管口徑

M5 x 0.8

PT 1/8"

內 徑 (mm)

標 準 行 程

最大行程

容許行程

10

10 20 30 40 50 60 70

70

100

16

10 20?30 40 50 60 70 80 90 100 125 150

150

200

20

10 20 30 40 50 60 70 80 90 100 125 150

150

200

25

10 20 30 40 50 60 70 80 90 100 125 150

150

200

32

10 20?30 40 50 60 70 80 90 100 125 150

150

200

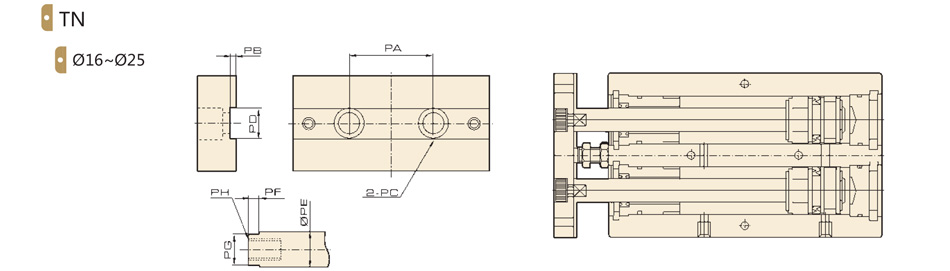

缸徑 / 符號

PA

PB

PC

PD

PE

PF

PG

PH

10

18

0.5

Φ 6.2深/3.5mm，通孔: Φ 4.5

1 5.2

6

3

5.2

M3×0.5深5mm

16

24

1

Φ 7.8深/4.6mm，通孔: Φ 4.5

6.2

8

3

6.2

M4×0.7深46mm

20

28

1

Φ 11深/6.8mm，通孔: Φ 4.5

8.2

10

3

8.2

M6×1深48mm

25

34

1

Φ 11深/6.8mm，通孔: Φ 4.5

10.2

12

3

10.2

M6×1深48mm

32

42?

2

Φ 17深/12mm，通孔: Φ 4.5

1 14?1

16

3

1 14

M10×1.5深14mm

內徑 / 數量

前蓋密封圈

活塞O令

前后蓋O令

活塞桿O令

1

2

2

1

10

PDU-6

APA-10

10×1.5

P12

16

PDU-8

APA-16

16×1.5

P16

20

PDU-10

APA-20

20×1.5

P20

25

PDU-12

APA-25

25×1.5

P20

32

PDU-16

APA-32

32×1.5

P25

缸徑 / 符號

D

E

I

10

20

30

40

50

60

70

80

90

100

125

150

16

68

15

53

20

30

35

40

45

50

55

60

65

70

75

87 5

100

8

47

6

24

20

78

20

58

20

35

35

40

45

50

55

60

65

70

75

87 5

100

10

55

9

28

25

81

19

62

30

40

40

45

50

55

60

65

70

75

80

92.5

105

10

66

8

34

缸徑 / 符號

J

K

L

M

N1

N2

P1

P2

Q

R

S

T

V

W

16

M4×0.7深 5

47

53

20

22

10

雙邊 Φ 7.5 深7.2mm，通孔 : Φ 4.5

雙邊 Φ 8 深4.4mm，通孔 : Φ 4.5

34

3

54

21

8

6.2

20

M4×0.7 深 5

55

61

24

25

12

雙邊 Φ 7.5 深7.2mm，通孔 : Φ 4.5

雙邊 Φ 8 深4.4mm，通孔 : Φ 4.5

44

3.5

62

25

10

8.1

25

M4×0.8 深6

66

72

27

30

12

雙邊 Φ 7.5 深7.2mm，通孔 : Φ 4.5

雙邊 Φ 8 深4.4mm，通孔 : Φ 4.5

56

7

73

30

12

10.2

缸徑 / 符號

E

10

20

30

40

50

60

70

10

63

12

51

10

30

30

35

40

45

50

55

32

108

30

78

35

10

20

30

40

50

60

70

80

90

100

125

150

45

50

55

60

65

70

75

80

85

90

102.5

115
