迷你缸

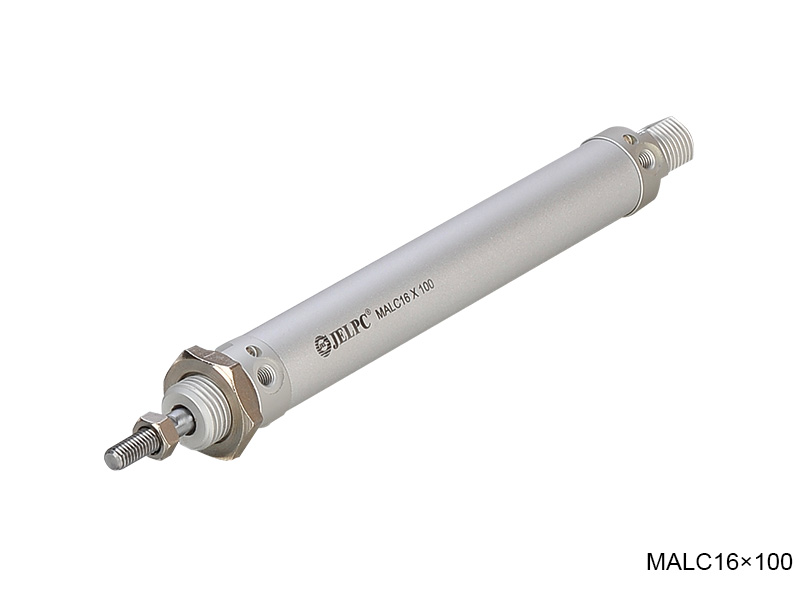

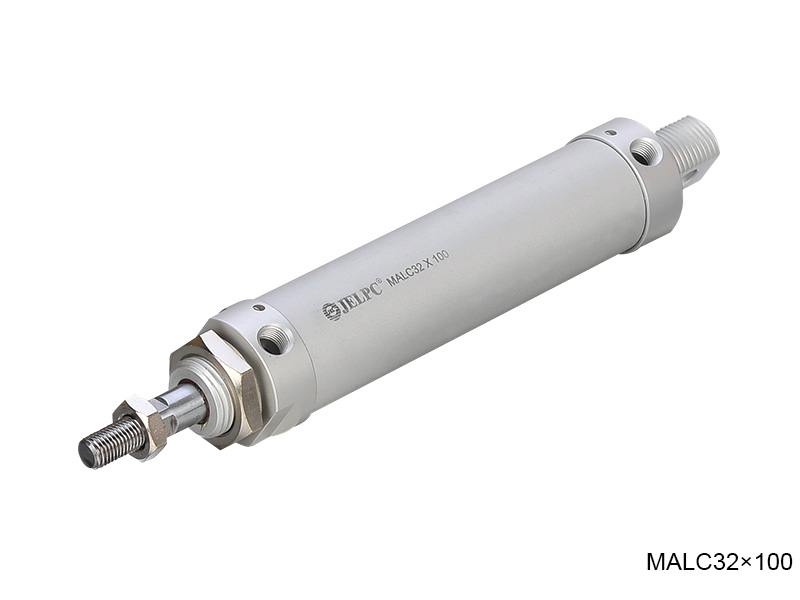

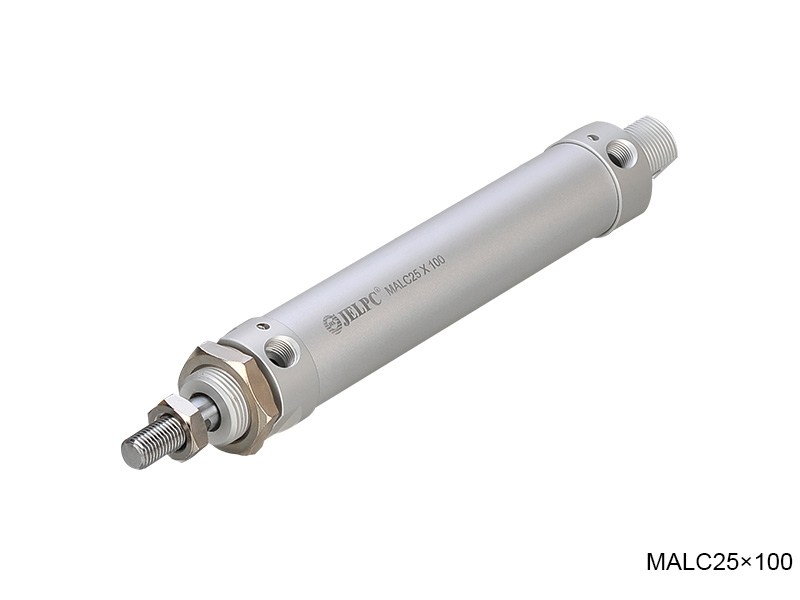

MALC系列 鋁合金

MALC系列 鋁合金

0
查看: 1,754
  • 產品參數

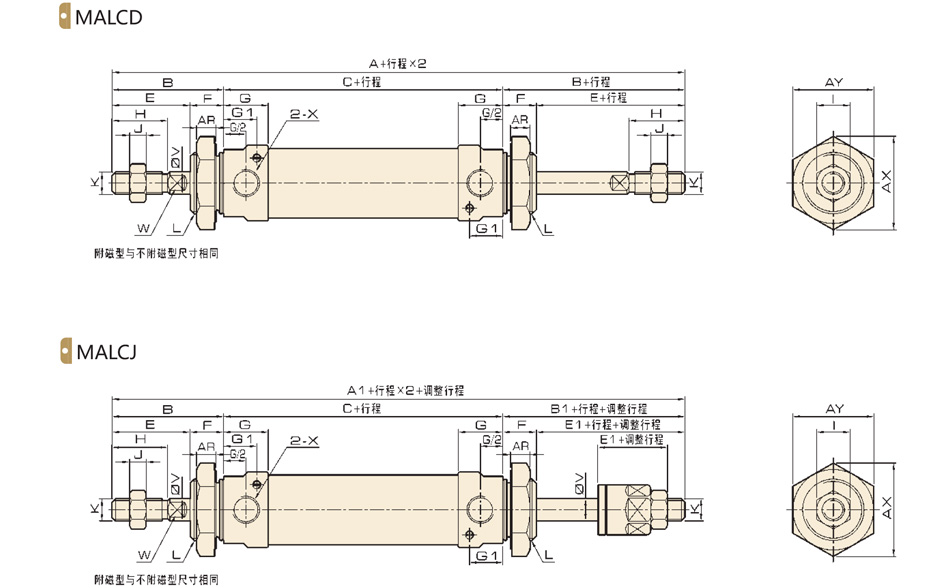

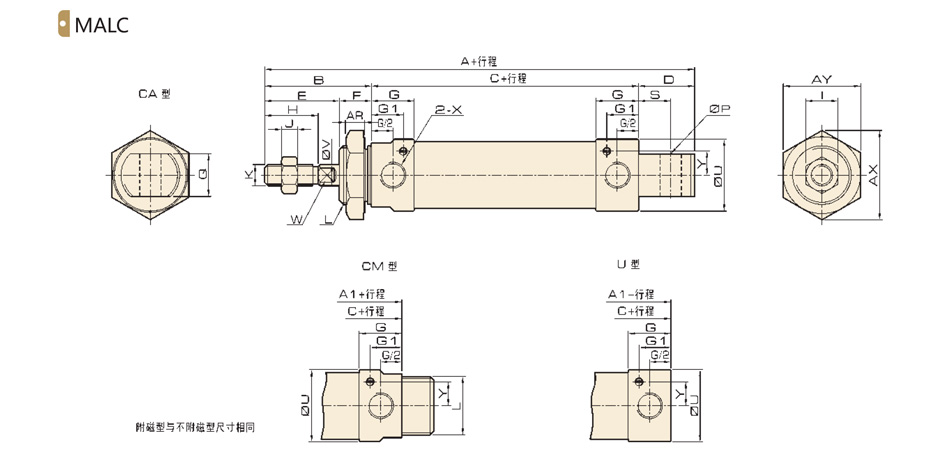

  • 產品尺寸

性能特點



1. 提升了產品面對各種應用及環境的適應性，改采用精密拋光活塞桿，更加提升產品質量感與前防塵圈使用壽命。

2. 調整結構至最佳穩定狀態，并提升了生產效率。

3. 配合企業顏色規劃及新結構設計，外型更加統一美觀。

4. 氣缸緩沖結構加工工藝改變，確保緩沖功能穩定實現。

5. 改善緩沖可微調范圍，使客戶更容易調節緩沖節流速度。

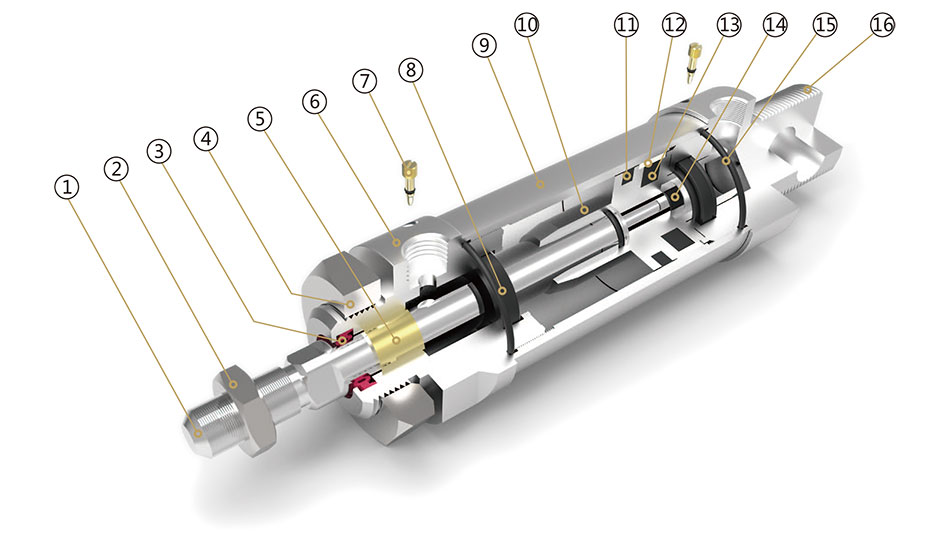

內部結構圖





零件表



編號

名稱

編號

名稱

1

活塞桿

9

缸筒

2

六角螺母

10

活塞

3

軸心密封圈

11

活塞密封圈

4

六角螺母

12

耐磨環

5

DU干軸承

13

磁鐵

6

前蓋

14

螺釘

7

節流針

15

O形圈

8

緩沖密封圈

16

后蓋

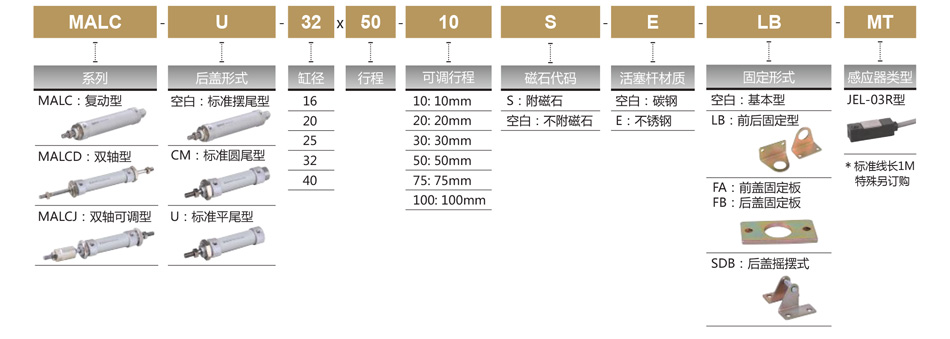

訂購碼







規格參數



內徑 (mm)

16

20

 25 32

40

動作形式

復動型

工作介質

空 氣

固定型式

基本型 LB型 FA型 FB型 SDB型

使用壓力范圍

0.1～1.0MPa

保證耐壓力

1.5 MPa

使用溫度范圍

-20～80℃

使用速度范圍

50～800mm/s

緩沖型式

可調氣緩沖

接管口徑

M5×0.8

G1/8"

G1/4"
