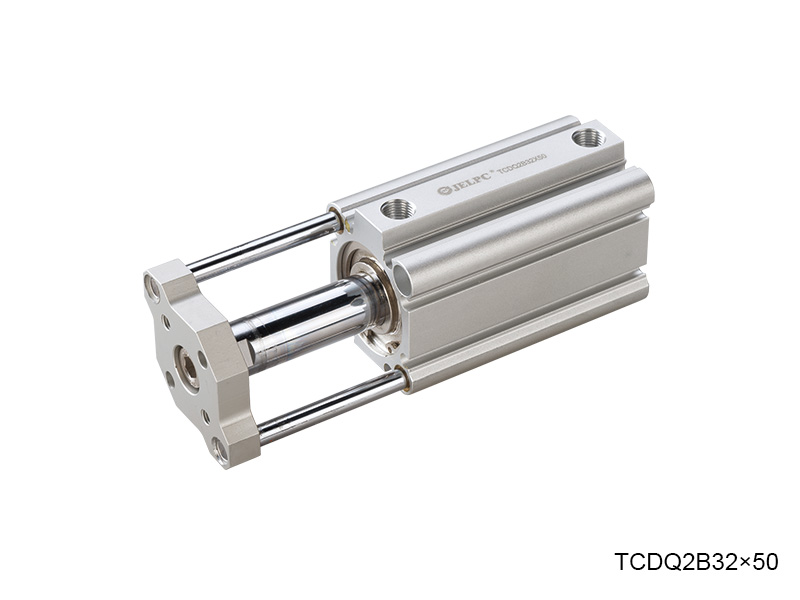

TCQ2系列

導桿氣缸

查看: 1,679

聯系我們 PDF-下載

產品參數

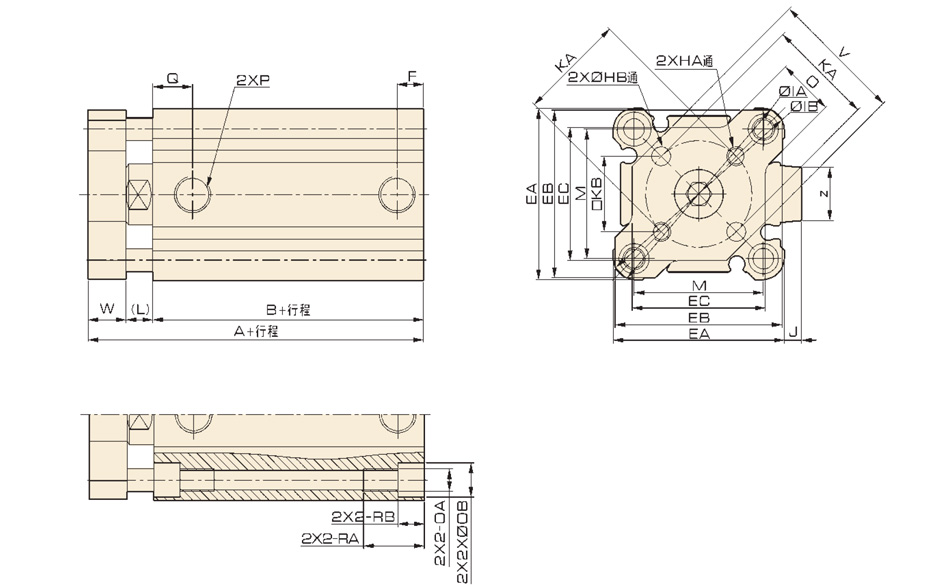

產品尺寸

性能特點

1. 前蓋裝有DU干軸承，導向性能好且耐磨。

2. 軸封材料選用了PU材質，PU材質具有強度高、韌性好、耐磨、耐油、耐老化等特性。

3. 活塞桿與活塞采用鉚合技術提供同心度。

4. 雙邊各有兩個倒桿定位，增強側向負載能力，運行更平穩。

5. 內部裝有橡膠防撞墊運行時減少噪音。

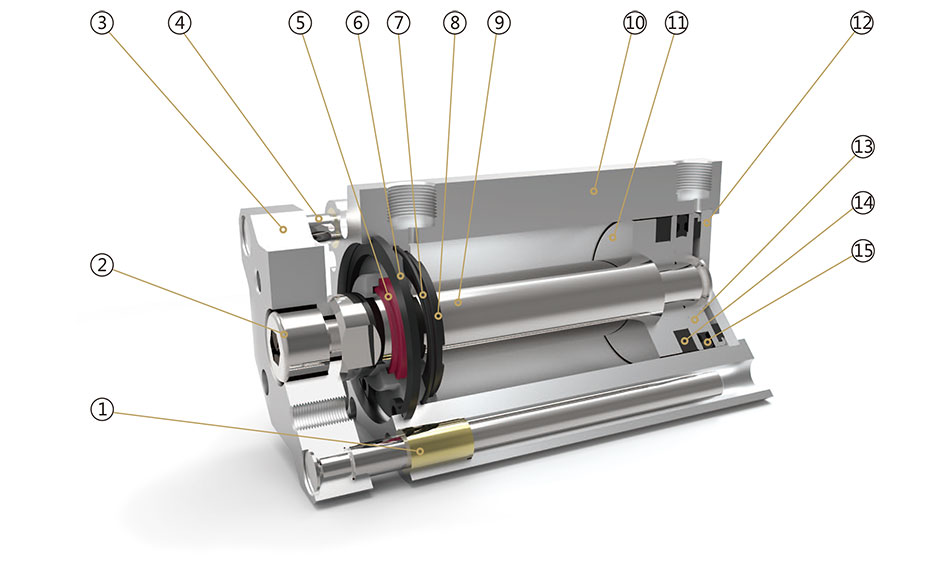

內部結構圖

零件表

編號	名稱	編號	名稱
l	銅套	9	活塞桿
2	內六角螺釘	10	缸筒
3	固定板	11	磁鐵座
4	導桿	12	后蓋
5	防塵圈	13	活塞
6	孔用彈性擋圈	14	磁石
7	O形圈	15	C形圈
8	防撞墊

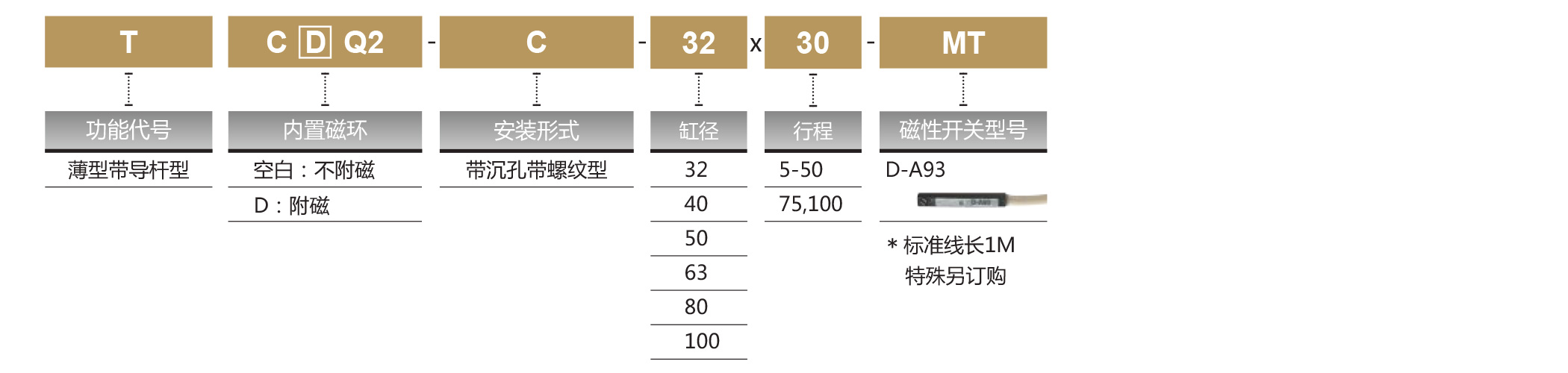

訂購碼

規格

缸徑 (mm)		32	40	50	63	80	100
動作形式		復動型
工作介質		空氣
使用壓力范圍	復動型	0.1～1.0MPa
保證耐壓力		1.5MPa
使用溫度范圍		-20～80℃
使用速度范圍	復動型	30～500mm/s	30～350mm/s		30～250mm/s
接管口徑		G1/8		G1/4		G3/8

聯絡方式

浙江省寧波市溪口鎮氣動產業園興佳路1號
客戶服務熱線：

400-9266-400
國內銷售部：

+86-574-88869818

+86-574-88869826
國際貿易部：

+86-574-88869817

+86-574-88869816
辦公廳：

+86-574-88869833
royshan@jelpc.com

關于我們

企業簡介

企業歷程

創新與質量

企業成就

行業解決方案

新聞資訊
產品中心

控制元件
閥島
執行元件
氣源處理件
氣動輔件
微信公眾號

缸徑/符號	行程范圍 (mm)	不附磁							附磁							EA	EB	EC
		A	B	F	Q	P			A	B	F	Q	P
						-	IN	IF					-	IN	TF
32	5	40	23	5.5	11.5	M5X0.8	-	-	50	33	7.5	10.5	G1/8	PT1/8	NPT1/8	45	44	35
	10-50			7.5	10.5	G1/8	PT1/8	NPT1/8
	75、?100	50	33
40	5-50	46.5	29.5	8	11	G1/8	PT1/8	NPT1/8	56.5	39.5	8	11	G1/8	PT1/8	NPT1/8	52	51.5	38
	75、?100	56.5	39.5
50	5-50	50.5	30.5	10.5	10.5	G1/4	PT1/4	NPT1/4	56.5	39.5	10.5	10.5	G1/4	PT1/4	NPT1/4	62	61	48.5
	75、?100	60.5	40.5
63	5-50	56	36	10.5	15	G1/4	PT1/4	NPT1/4	66	46	10.5	15	G1/4	PT1/4	NPT1/4	77	76	59
	75、100	66	46
80	5-50	67.5	43.5	12.5	16	G3/8	PT3/8	NPT3/8	77.5	53.5	12.5	15	G3/8	PT3/8	NPT3/8	98	97	75
	75、?100	77.5	53.5
100	5-50	79	53	13	23	G3/8	PT3/8	NPT3/8	89	63	13	23	G3/8	PT3/8	NPT3/8	117	116	92.5
	75、?100	89	63

缸徑/符號	HA	OA	HB		IA	IB	J	KA	KB	L	M	N	OB	RA	RB	V	W	Z	O
32	M5X0.8	M6X1.0	5	+0.2	60	58.5	4.5	28±0.02	19.8	7	34	5.5	9	17	7	35	10	14	15
				0
40	M5X0.8	M 6X1.0	5	+0.2	69	67.5	5	33±0.02	23.3	7	40	5.5	9	17	7	42	10	14	15
				0
50	M6X1.0	M8X1.25	6	+0.2	86	84.5	7	42 ±0.02	29.7	8	50	6.6	11	22	8	54.5	12	19	16
				0
63	M6X1.0	M10X1.5	6	+0.2	103	100	7	50 ±0.02	35.4	8	60	9	14	28.5	10.5	68	12	19	19
				0
80	M8X1.25	M12X1.75	8	+0.2	132 1	129	6	65 ±0.02	46	10	77	11	17.5	35.5	13.5	86	14	25	22
				0
100	M10X1.5	M12X1.75	10	+0.2	156	153	6.5	80±0.02	56.6	10	94	11	17	35.5	13.5	108	16	25	25
				0
