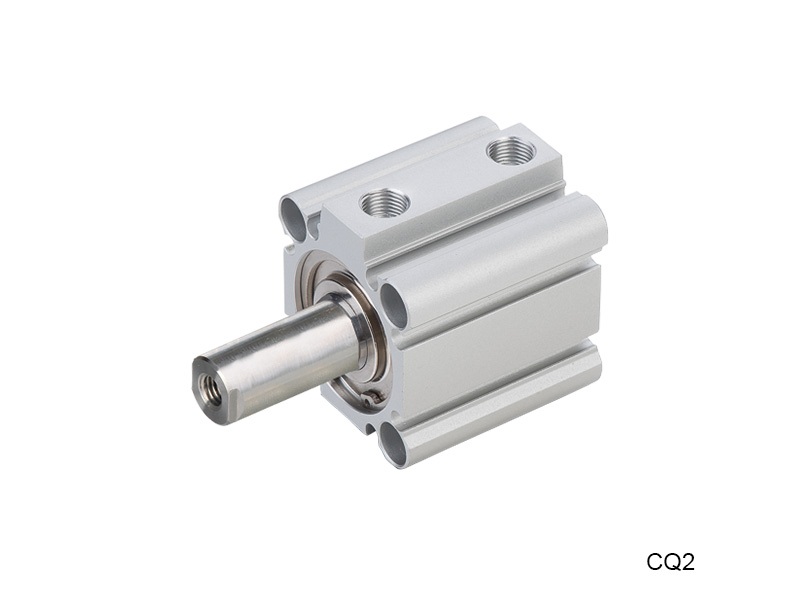

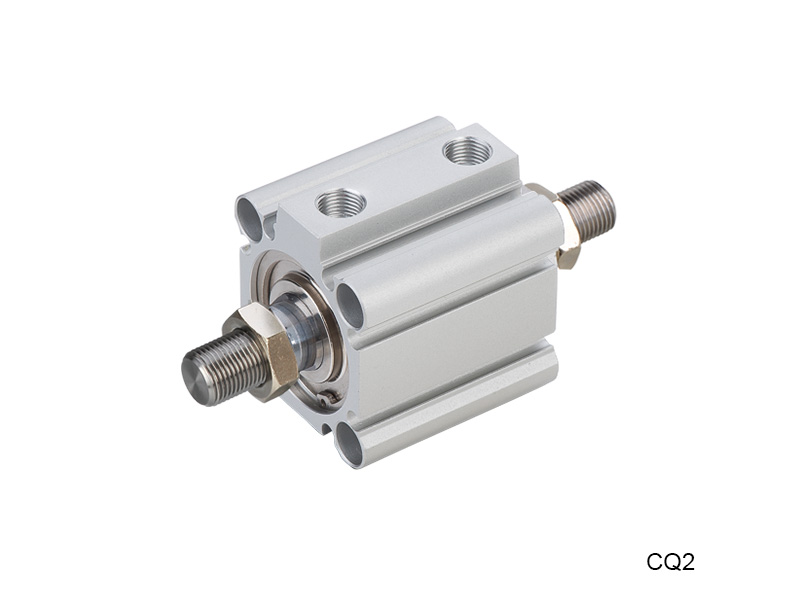

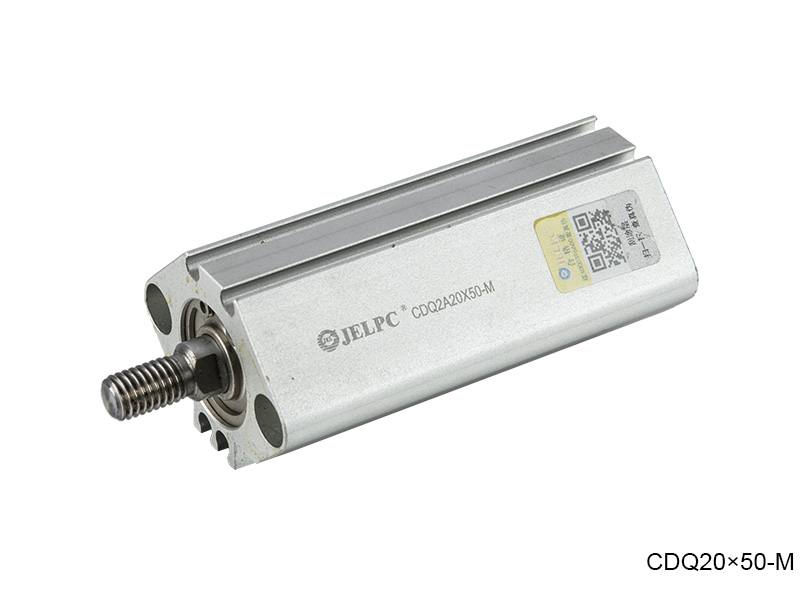

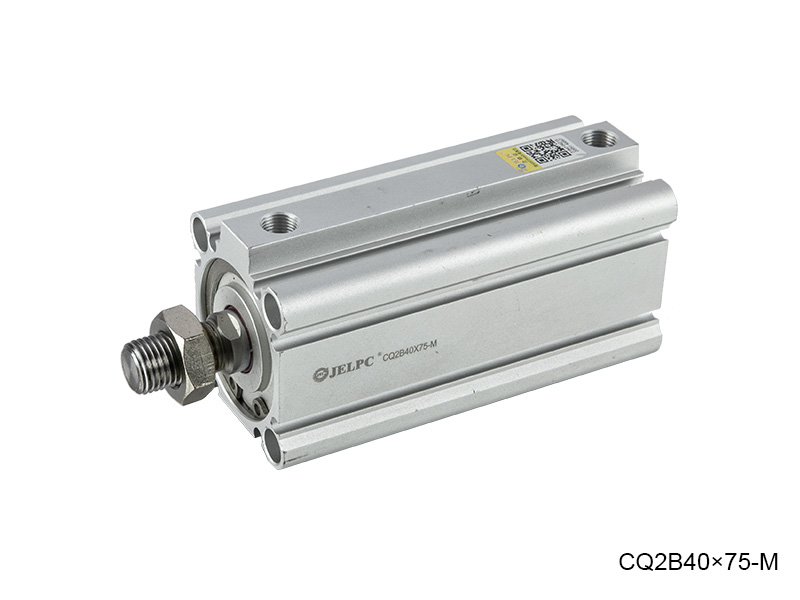

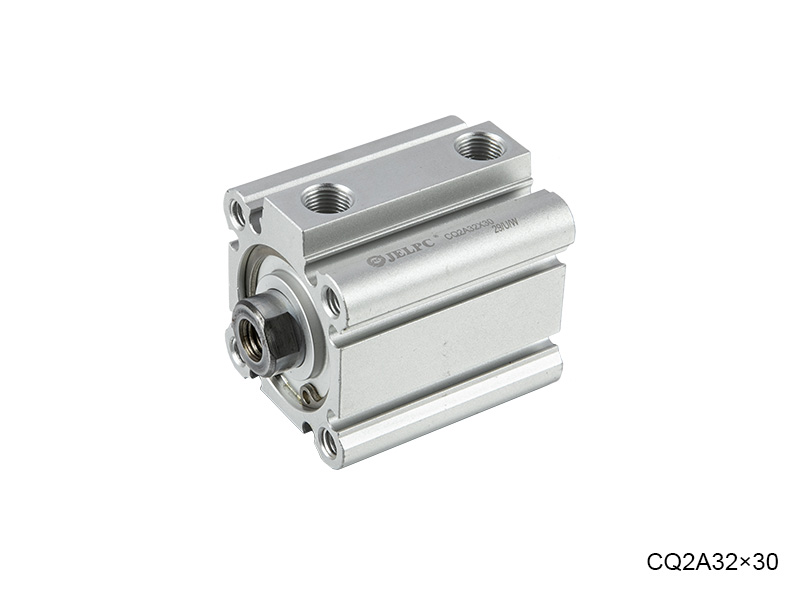

CQ2系列

CQ2系列

薄型氣缸

0

查看: 2,011

聯系我們 PDF-下載

產品參數
產品尺寸

性能特點

1. 燒結銅軸承改成DU干軸承。

2. 軸封材質NBR改為PU。

3. 耐磨帶改為新款POM材質耐磨帶。

4. 活塞桿與活塞采用新款SDA鉚合技術。

5. 缸筒尾部采用SDA鉚合技術（S＞100，后蓋采用卡簧結構）。

6. 防撞墊采用SDA防撞墊結構。

7. 缸筒外型與SMC新款CQ2系列缸筒外型一樣，方便感應開關安
裝及省材。

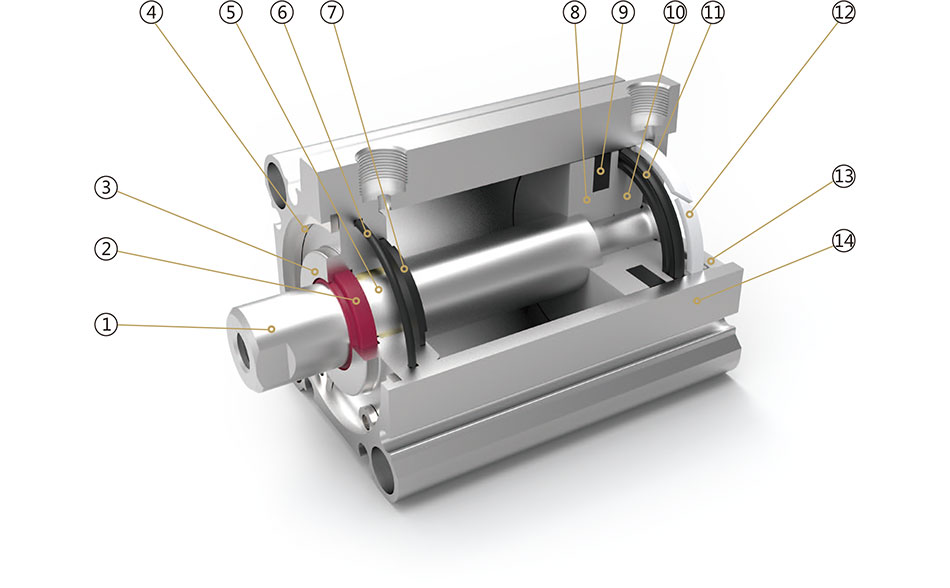

內部結構圖

零件表

編號	名稱	編號	名稱
1	活塞桿	8	活塞
2	軸心密封圈	9	磁鐵
3	前蓋	10	磁鐵座
4	C形孔扣環用	11	活塞密封圈
5	DU干軸承	12	耐磨環
6	O形圈	13	后蓋
7	防撞墊	14	缸體

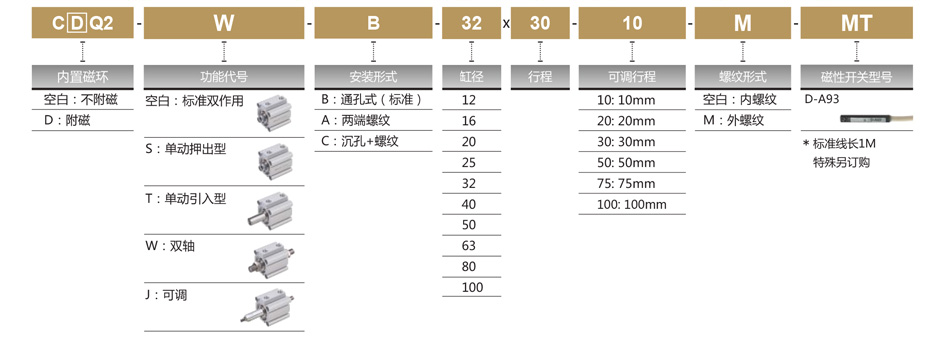

訂購碼

規格

缸徑 (mm)		12	16	20	25	32	40	50	63	80	100
動作方式		復動型
		單動壓出型/單動引入型								-
工作介質		空氣
使用壓力范圍	復動型	0.1～1.0MPa
	單動型	0.2～0.9MPa								-
保證耐壓力		1.5MPa
使用溫度范圍		-20～80℃
使用速度范圍	復動型	30～500mm/s				30～350mm/s			30～250mm/s
使用速度范圍	單動型	50～500mm/s								-
接管口徑		M5×0.8				G1/8		G1/4		G3/8

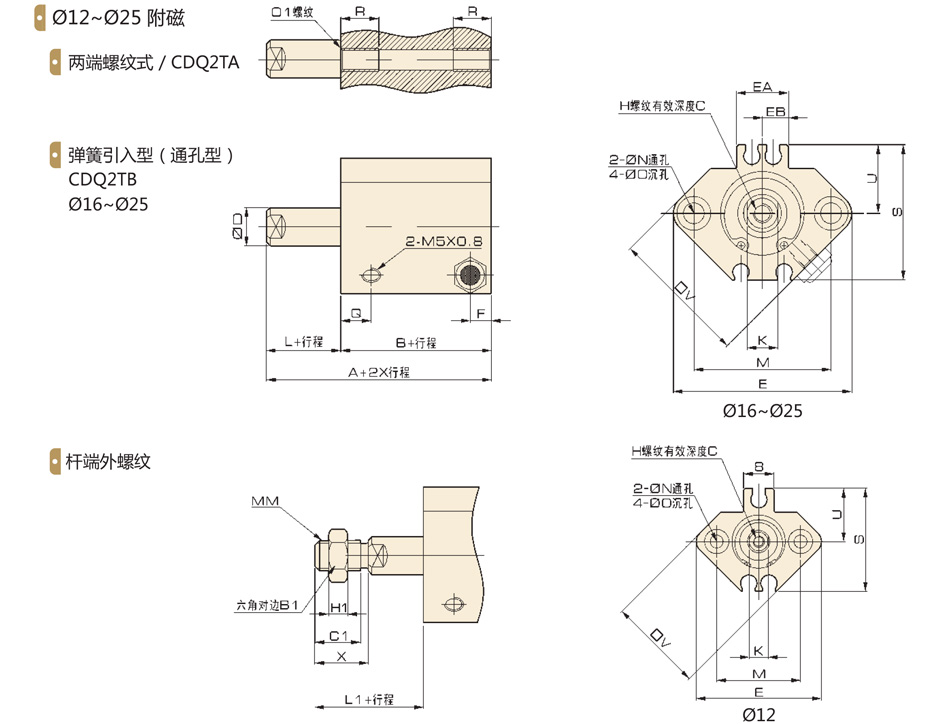

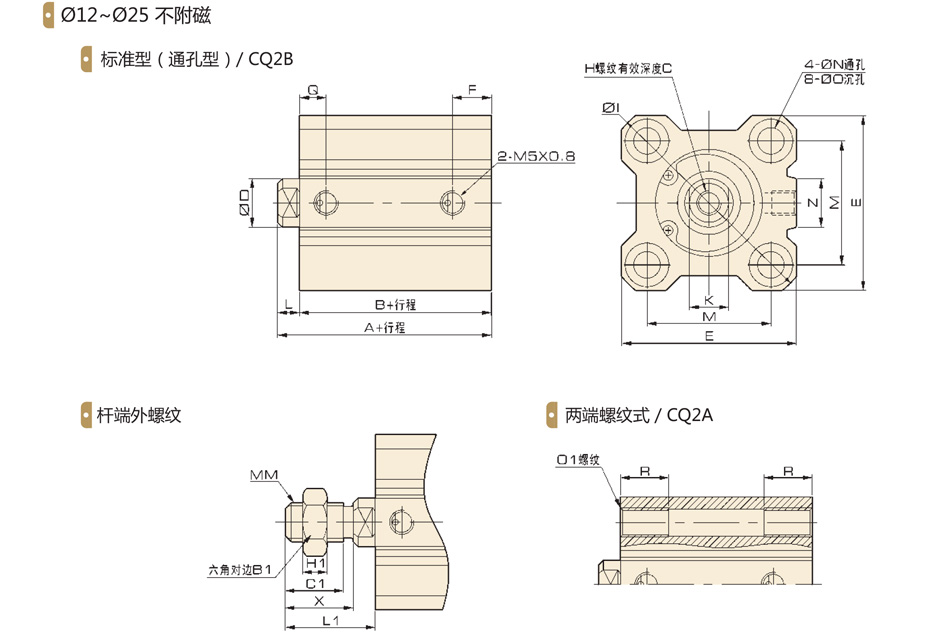

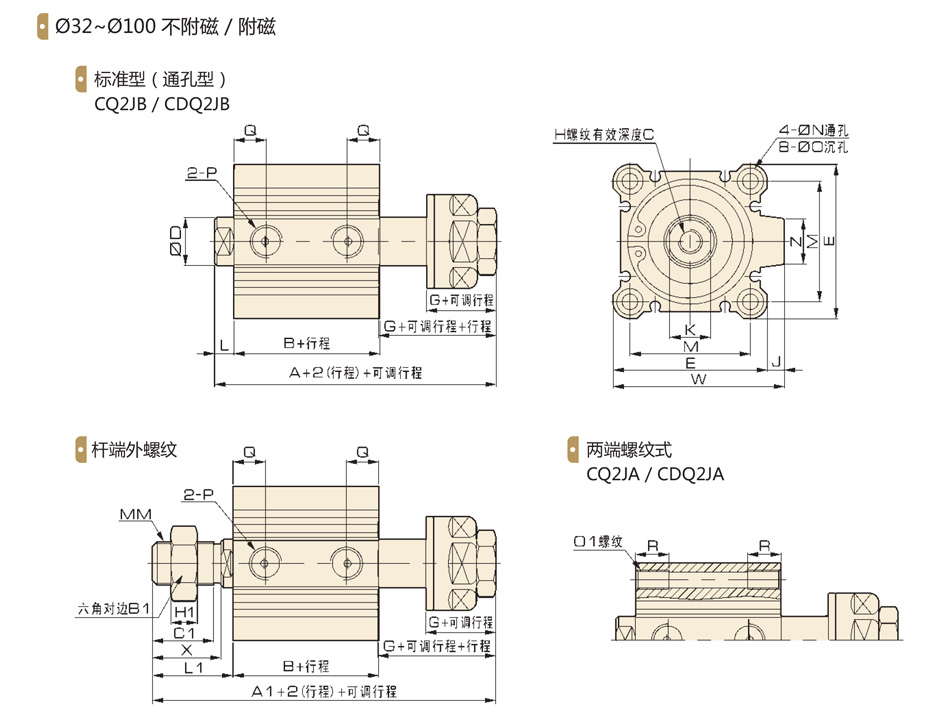

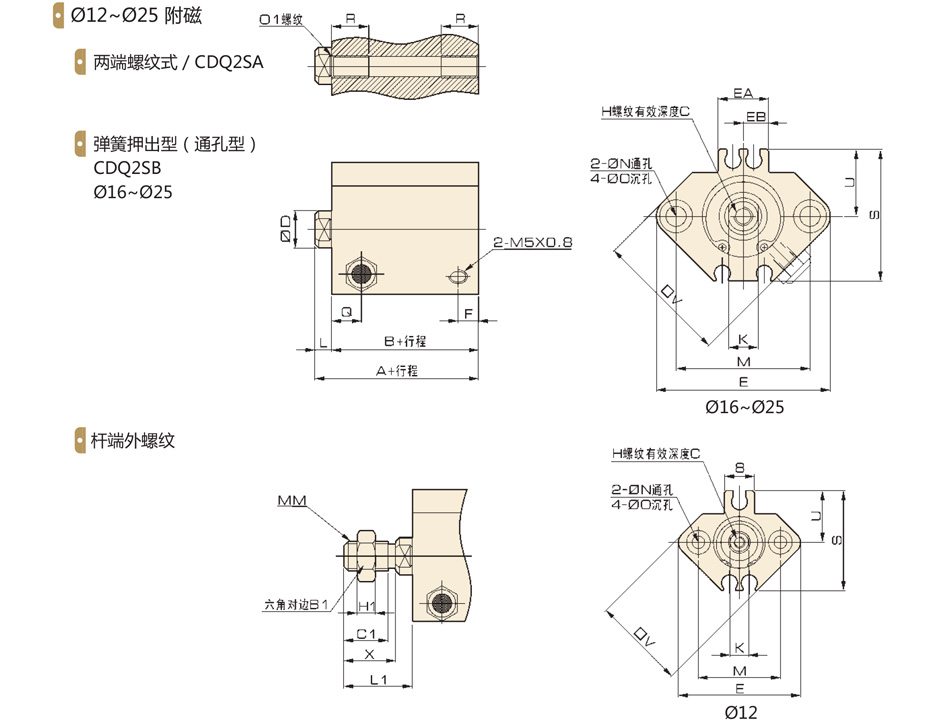

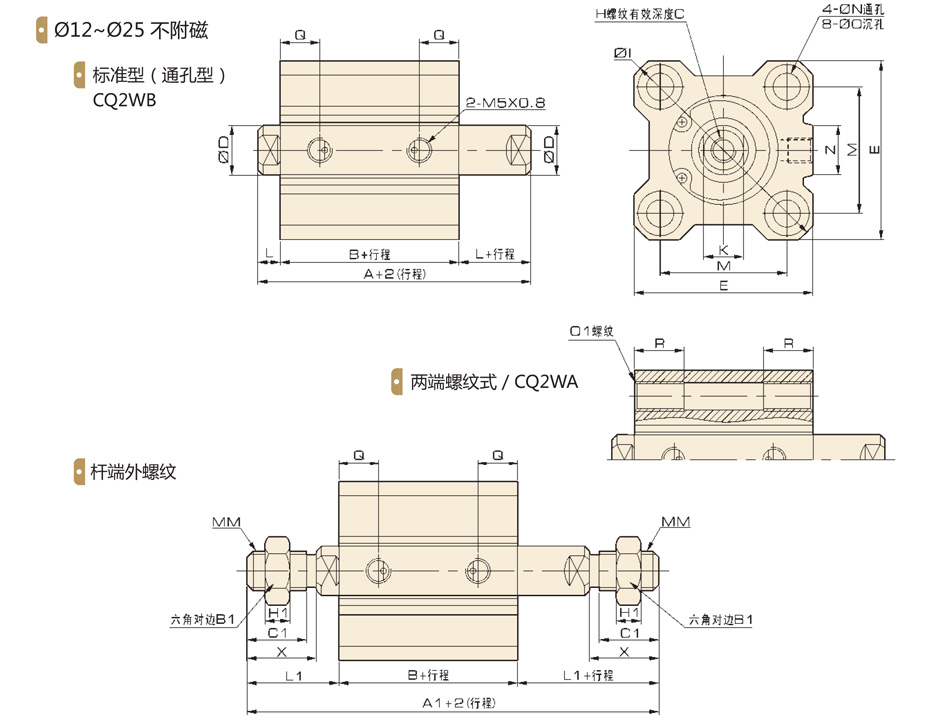

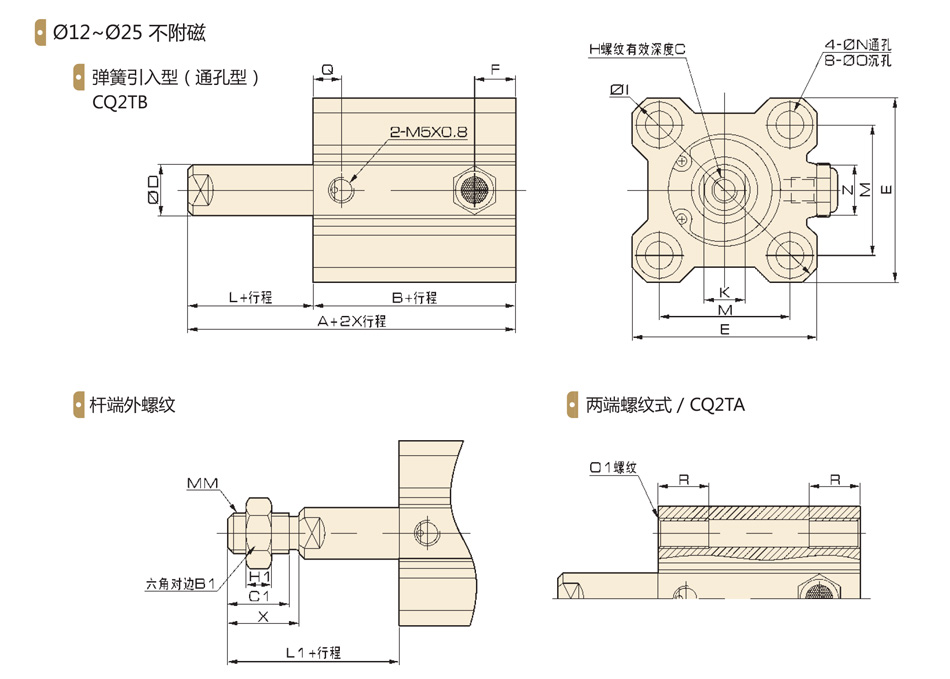

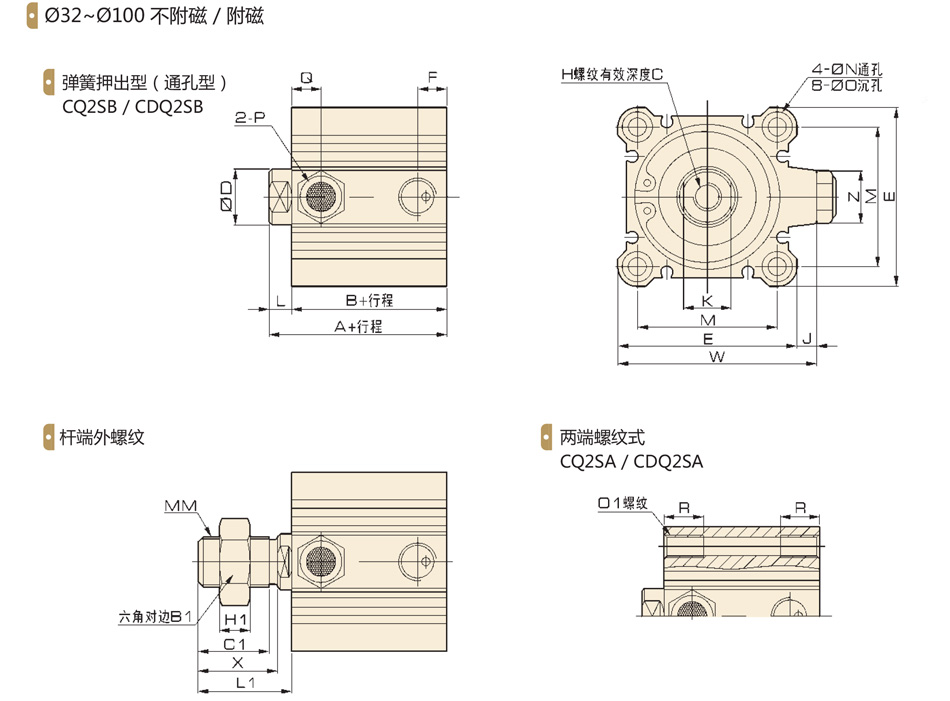

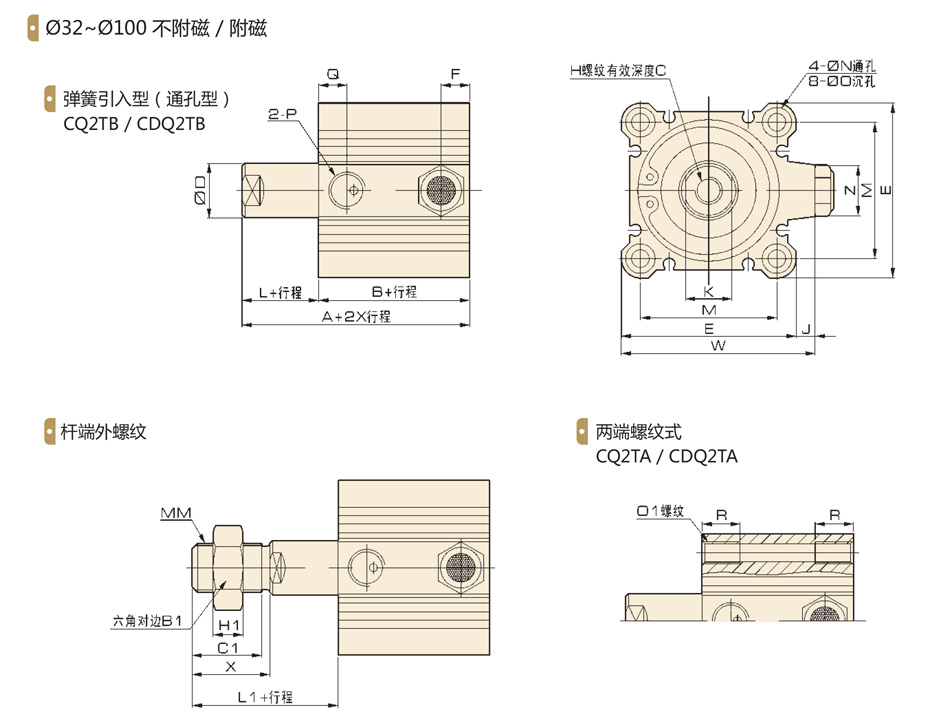

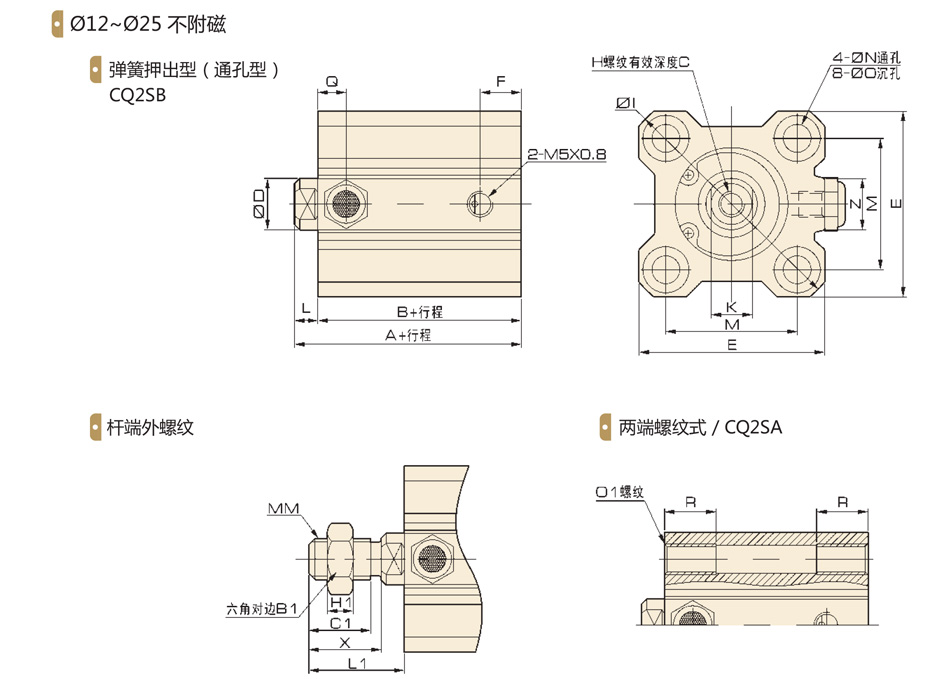

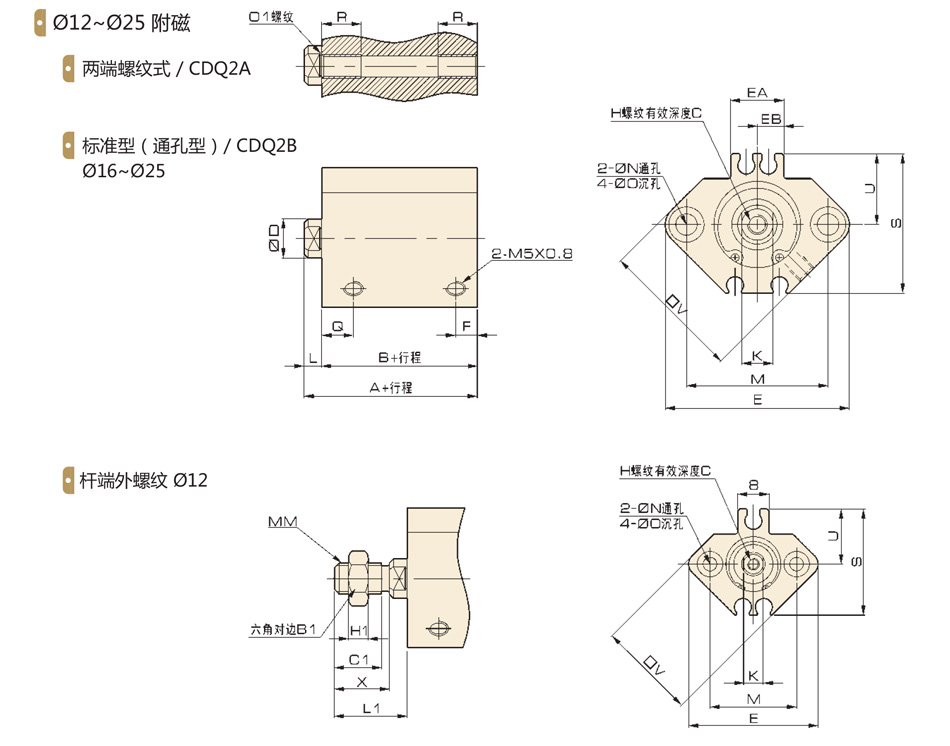

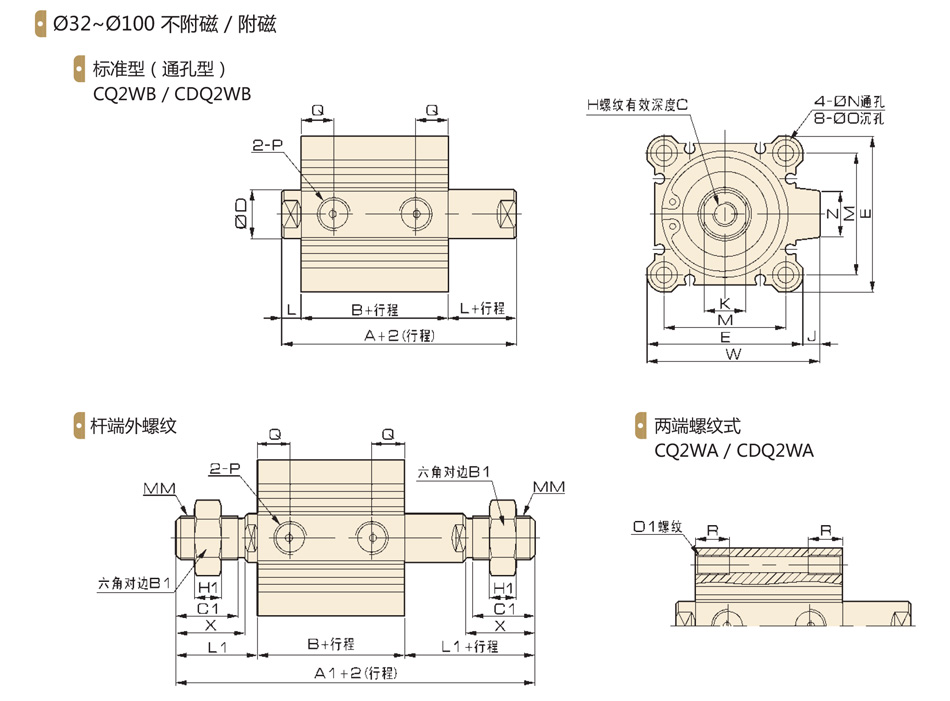

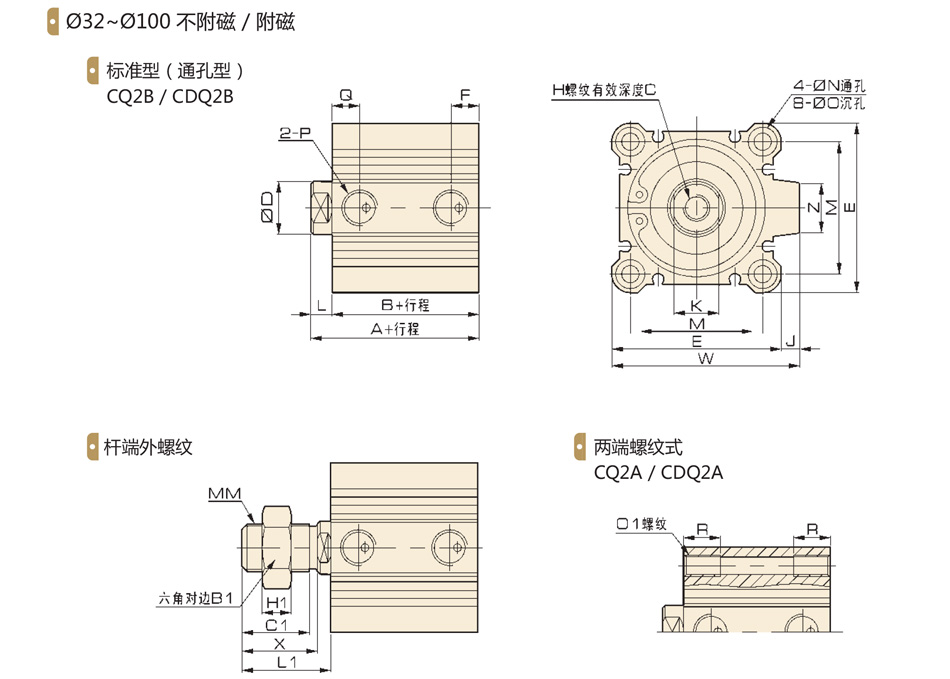

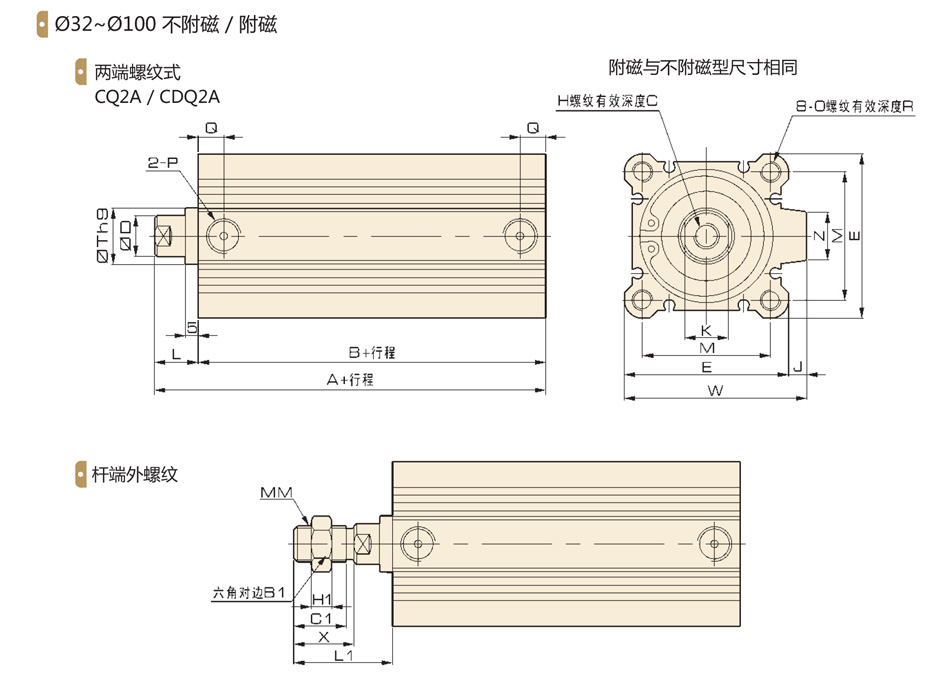

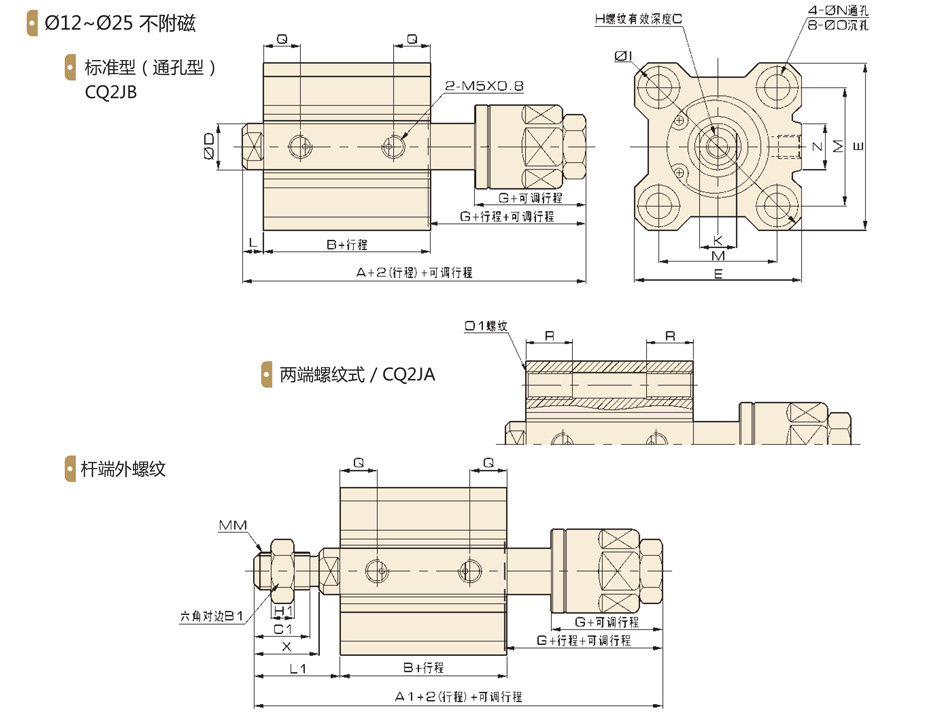

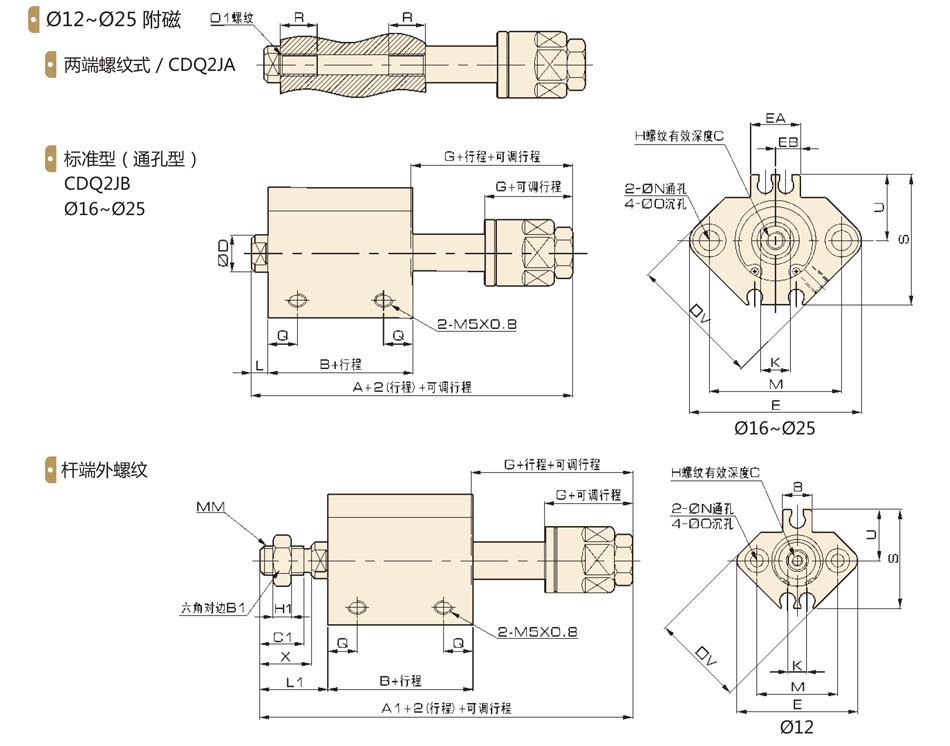

外形尺寸

尺寸表

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	F	H	I	K	L	M
12	5-30	20.5	17	6	6	25	5	M3×0.5	32	5	3.5	15.5
16	5-30	22	18.5	8	8	29	5.5	M4×0.7	38	6	3.5	20
20	5-50	24	19.5	7	10	36	5.5	M5×0.8	47	8	4.5	25.5
25	5-50	27.5	22.5	12	12	40	5.5	M6×1	52	10	5	28

缸徑/符號	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5深3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5深3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9深7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9深7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3×0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4×0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5×0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6×1	52	10	5	28
	15/20/25/30	47.5	42.5

缸徑/符號	N	O	Q	Z	B1	C1	H1	L1	MM	X	01	R
12	3.5	6.5深3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5深3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9深7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9深7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3×0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4×0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5×0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6×1	52	10	5	28
	15/20/25/30	47.5	42.5

缸徑/符號	N	O	Q	Z	B1	C1	H1	L1	MM	X	01	R
12	3.5	6.5 深 3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5深 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍	A	B	C	D	E	H	I	K	L	M	N
12	5-30	32.2	25.2	6	6	25	M3×0.5	32	5	3.5	15.5	3.5
16	5-30	33	26	8	8	29	M4×0.7	38	6	3.5	20	3.5
20	5-50	35	26	7	10	36	M5×0.8	47	8	4.5	25.5	5.5
25	5-50	39	29	12	12	40	M6×1	52	10	5	28	5.5

缸徑/符號	O	B	Z	A1	B1	C1	H1	L1	MM	X	01	R
12	6.5 深 3.5	9	-	43.2	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深 3.5	9.5	10	57	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深 7	8	10	63	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深 7	9	10	74	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	G	H	I	K	L	M	N
12	5-30	45.2	25.2	6	6	25	17	M3×0.5	32	5	3.5	15.5	3.5
16	5-30	50	26	8	8	29	21	M4×0.7	38	6	3.5	20	3.5
20	5-50	54	26	7	10	36	24	M5×0.8	47	8	4.5	25.5	5.5
25	5-50	60.5	29	12	12	40	27	M6×1	52	10	5	28	5.5

缸徑/符號	O	Q	Z	A1	B1	C1	H1	L1	MM	X	01	R
12	6.5深 3.5	9	-	55.7	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5深 3.5	9.5	10	62	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深 7	8	10	68	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9?深 7	9	10	78	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	EA	EB	F	H	K	L	M	N
12	5-30	31.5	28	6	6	33	-	-	7	M3×0.5	5	3.5	22	3.5
16	5-30	34	30.5	8	8	37	13.2	6.6	5.5	M4×0.7	6	3.5	28	3.5
20	5-50	36	31.5	7	10	47	13.6	6.8	5.5	M5×0.8	8	4.5	36	5.5
25	5-50	37.5	32.5	12	12	52	13.6	6.8	5.5	M6×1	10	5	40	5.5

缸徑/符號	O	B	S	U	V	B1	C1	H1	L1	MM	X	01	R
12	6.5 深 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍	A	B	C	m	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3×0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4×0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5×0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6×1	10	5	40
	15/20/25/30	57.5	52.5

缸徑/符號	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	01	R
12	3.5	6.5深 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5深 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3×0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4×0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5×0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6×1	10	5	40
	15/20/25/30	57.5	52 5

缸徑/符號	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	01	R
12	3.5	6.5 深 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	EA	EB	H	K	L	M	N	M
12	5-30	39.4	32.4	6	6	33	-	-	M3×0.5	5	3.5	22	3.5	6.5 deep 3.5
16	5-30	43	36	8	8	37	13.2	6.6	M4×0.7	6	3.5	28	3.5	6.5 deep 3.5
20	5-50	47	38	7	10	47	13.6	6.8	M5×0.8	8	4.5	36	5.5	9 deep 7
25	5-50	49	39	12	12	52	13.6	6.8	M6×1	10	5	40	5.5	9 deep 7

缸徑/符號	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	01	R
12	9	27.5	14	25	60.4	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	9.5	29.5	15	29	67	10	10	5	15.5	M6×1	12	M4×0.7	7
20	8	35.5	18	36	75	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9	40.5	21	40	84	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍	A	B	C	D	E	EA	EB	G	H	K	L	M	N
12	5-30	52.4	32.4	6	6	33	-	-	17	M3×0.5	5	3.5	22	3.5
16	5-30	60	36	8	8	37	13.2	6.6	21	M4×0.7	6	3.5	28	3.5
20	5-50	66	38	7	10	47	13.6	6.8	24	M5×0.8	8	4.5	36	5.5
25	5-50	70.5	39	12	12	52	13.6	6.8	27	M6×1	10	5	40	5.5

缸徑/符號	LMT	B	S	U	V	A1	B1	C1	H1	L1	MM	X	01	R
12	6.5 深 3.5	9	27.5	14	25	62.9	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深 3.5	9.5	29.5	15	29	72	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深 7	8	35.5	18	36	80	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深 7	9	40.5	21	40	88	17	15	6	22.5	M10×1.25	17.5	M6×1	10

缸徑/符號	行程范圍 (mm)	不附磁				附磁				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5	30	23	6.5	7.5	40	33	7.5	10	13	16	45	M8×1.25	4.5	14
	10-50			7.5	10
	50-100	40	33
40	5	36.5	29.5	8	11	46.5	39.5	7.5	12.5	13	16	52	M8×1.25	5	14
	10-50			7.5	12.5
	50-100	46.5	39.5
50	5	38.5	30.5	9	9	48.5	40.5	10.5	10.5	15	20	64	M10×1.5	7	17
	10-50			10.5	10.5
	50-100	48.5	40.5
63	5	44	36	9.5	14	54	46	10.5	15	15	20	77	M10×1.5	7	17
	10-50			10.5	15
	50-100	54	46
80	5-50	53.5	43.5	12.5	16	63.5	53.5	12.5	16	21	25	98	M16×2	6	22
	50-100	63.5	53.5
100	5-50	65	53	13	23	75	63	13	23	27	32	117	M20×2.5	6.5	27
	50-100	75	63

缸徑/符號	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	01	R
32	7	34	5.5	9 深 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	7	40	5.5	9 深 7	1/8	57	15 I	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	8	50	6.6	11 深 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	8	60	9	14 深 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18
80	10	77	11	17.5 深 13.5	3/8	104	25	32	32.5	13	43.5	M22×1.5	35.5	M12×1.75	22
100	12	94	11	17.5 深 13.5	3/8	123.5	25	41	32.5	13	43.5	M26×1.5	35.5	M12×1.75	22

缸徑/符號	?行程范圍 (mm)	不附磁				附磁				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8×1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	36.5	29.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8×1.25	5	14
	15/20/25/30	46.5	39.5			66.5	59.5
50	5/10	38.5	30.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10×1.5	7	17
	15/20/25/30	48.5	40.5			68.5	60.5
63	5/10	44	36	10.5	15	64	56	10.5	15	15	20	77	M10×1.5	7	17
	15/20/25/30	54	46			74	66

缸徑/符號	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	01	R
12	7	34	5.5	9 深 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
16	7	40	5.5	9 深 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
20	8	50	6.6	11 深 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
25	8	60	9	14 深 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

缸徑/符號	行程范圍	不附磁				附磁				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8×1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	36.5	29.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8×1.25	5	14
	15/20/25/30	46.5	39.5			66.5	59.5
50	5/10	38.5	30.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10×1.5	7	17
	15/20/25/30	48.5	40.5			68.5	60.5
63	5/10	44	36	10.5	15	64	56	10.5	15	15	20	77	M10×1.5	7	17
	15/20/25/30	54	46			74	66

缸徑/符號	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	01	R
12	7	34	5.5	9 深 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
16	7	40	5.5	9 深 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
20	8	50	6.6	11 深 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
25	8	60	9	14?深 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

缸徑/符號	行程范圍 (mm)	不附磁			附磁			C	D	E	H	J	K	L	M	N	O
		A	A1	B	A	A1	B
32	5-50	44.5	87.5	30.5	54.5	97.5	40.5	13	16	45	M8×1.25	4.5	14	7	34	5.5	9 deep 7
	50-100	54.5	97.5	40.5
40	5-50	54	97	40	64	107	50	13	16	52	M8×125	5	14	7	40	5.5	9 deep 7
	50-100	64	107	50
50	5-50	56.5	107.5	40.5	66.5	117.5	50.5	15	20	64	M10×1.5	7	17	8	50	6.6	11?deep 8
	50-100	66.5	117.5	50.5
63	5	58	109	42	68	119	52	15	20	77	M10×1.5	7	17	8	60	9	14 deep 10.5
	10-50
	50-100	68	119	52
80	5-50	71	138	51	81	148	61	21	25	98	M16×2	6	22	10	77	11	17 deep 13.5
	50-100	81	148	61
100	5-50	84.5	147.5	60.5	94.5	157.5	70.5	27	32	117	M20×2.5	6.5	27	12	94	11	17 deep 13.5
	50-100	94.5	157.5	70.5

缸徑/符號	P	Q	W	Z	B1	C1	H1	L1	MM	X	01	R
32	1/8	10	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	1/8	13	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	1/4	13	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	1/4	行程范圍5時： 14.5	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18
63	1/4	行程范圍10~50與50~100時：16	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18
80	3/8	16	104	25	32	32.5	13	43.5	M22×1.5	35.5	M12×1.75	22
100	3/8	20	123.5	25	41	32.5	16 1	43.5	M26×1.5	35.5	M 12×1.75	22

缸徑/符號	行程范圍	不附磁			附磁			C	D	E	G	H	J	K	L	M	N
	(mm)	A	A1	B	A	A1	B
32	5-50	65	86.5	30.5	75	96.5	40.5	13	16	45	28	M8×1.25	4.5	14	7	34	5.5
	50-100	75	96.5	40 5
40	5-50	745	96	40	84.5	106	50	13	16	52	28	M8×1.25	5	14	7	40	5.5
	50-100	84.5	106	50
50	5-50	77	102.5	40.5	87	112.5	50.5	15	20	64	29	M10×1.5	7	17	8	50	6.6
	50-100	87	112.5	50.5
63	5-50	78.5	104	42	88.5	114	52	15	20	77	29	M10×1.5	7	17	8	60	9
	50-100	88.5	114	52
80	5-50	96	129.5	51	106	139.5	61	21	25	98	35.5	M16×2	6	22	10	77	11
	50-100	106	139.5	61
100	5-50	114.5	146	60.5	124.5	156	70.5	27	32	117	42.5	M20×2.5	6.5	27	12	94	11
	50-100	124.5	156	70.5

缸徑/符號	O	P	Q	W	Z	B1	C1	H1	L1	MM	X	01	R
32	9 deep 7	1/8	10	49 5	14	22	20 5	8	28 5	M14×1.5	23.5	M6×1	10
40	9 deep 7	1/8	13	57	15	22	20 5	8	28.5	M14×1.5	23.5	M6×1	10
50	11 deep 8	1/4	13	71	19	27	26	11	33 5	M18×1.5	28.5	M8×	14
63	14 deep 10.5	1/4	行程范圍5~50時： 14.5	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18
63	14 deep 10.5	1/4	行程范圍50~100時：16	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18
80	17 deep 13.5	3/8	16	104	25	32	32.5	13	43.5	M22×1.5	35.5	M12×1.75	22
100	17 deep 13.5	3/8	20	123.5	25	41	32.5	16	43.5	M26×1.5	35.5	M12×1.75	22

缸徑/符號	行程范圍 (mm)	A	B	C	D	E	H	J	K	L	M	P	Q
32	100-300	62.5	45.5	13	16	45	M8×1.25	4.5	14	17	34	1/8	12.5
40		72	55	13	16	52	M8×1.25	5	14	17	40	1/8	14
50		73.5	55.5	15	20	64	M10×1.5	7	17	18	50	1/4	14
63		75	57	15	20	77	M10×1.5	7	17	18	60	1/4	16.5
80		86	66	21	25	98	M16×2	6	22	20	77	3/8	19
100		97.5	75.5	27	32	117	M20×2.5	6.5	27	22	94	3/8	23

缸徑/符號	W	Z	B1	C1	H1	L1	MM	X	O	R	Th9
32	49.5	14	22	20.5	8	38.5	M14×1.5	23.5	M6×1	10	22	0
												-0.052
40	57	15	22	20.5	8	38.5	M14×1.5	23.5	M6×1	10	28	0
												-0.052
50	71	19	27	26	11	43.5	M18×1.5	28.5	M8×1.25	14	35	0
												-0.052
63	84	19	27	26	11	43.5	M18×1.5	28.5	M10×1.5	18	35	0
												-0.052
80	104	25	32	32.5	13	53.5	M22×1.5	35.5	M12×1.75	22	43	0
												-0.052
100	123.5	25	41	32.5	16	53.5	M26×1.5	35.5	M12×1.75	22	59	0
												-0.052

聯絡方式

浙江省寧波市溪口鎮氣動產業園興佳路1號
客戶服務熱線：

400-9266-400
國內銷售部：

+86-574-88869818

+86-574-88869826
國際貿易部：

+86-574-88869817

+86-574-88869816
辦公廳：

+86-574-88869833
royshan@jelpc.com

關于我們

企業簡介

企業歷程

創新與質量

企業成就

行業解決方案

新聞資訊
產品中心

控制元件
閥島
執行元件
氣源處理件
氣動輔件
微信公眾號
